FUTURE

BESCHREIBUNG:

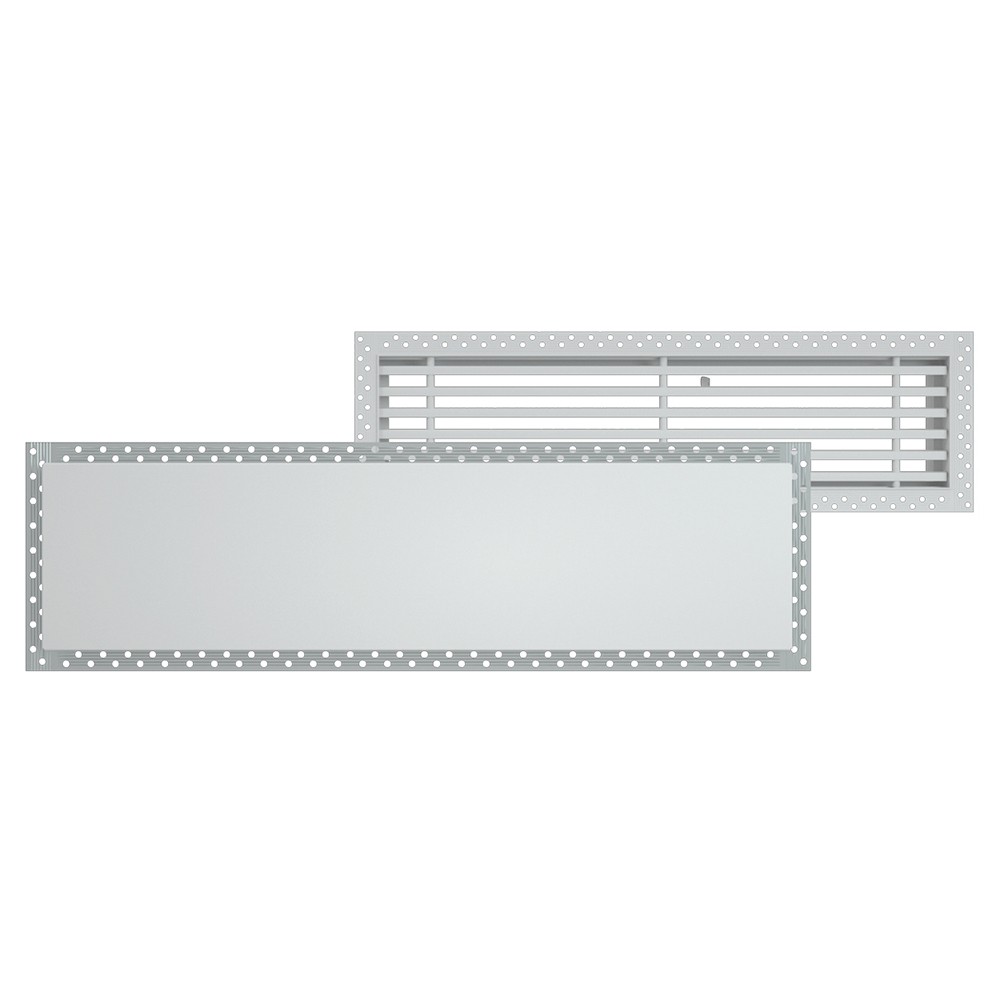

Gitter mit festen Stangen mit einziehbarem Rahmen und herausnehmbarem Mittelteil.

ZUSÄTZLICH:

KONSTRUKTION: eloxiertes Aluminium. FUTURE-10 Gitter mit festen Stangen mit 0° Ablenkung FUTURE-15 Gitter mit festen Stangen mit 15° Ablenkung FUTURE-T Gitter mit vordere Vollverkleidung. Rahmen und Abschirmung aus Aluminium. Lackierung RAL 9016 matt. VERWENDUNG: Vor- und Rücklaufluft.
BEFESTIGUNG: Installation mit Schrauben an der Rahmenhalterung. Fertigstellung mit Rahmenabdeckung und anschließender Einbau des Mittelbereichs.
ZUBEHÖR: Plenum aus verzinktem Blech, lackiert RAL 9005, mit und ohne Wärmedämmung. Filter aus 10 mm dicker Polyurethanmatte, Wirkungsgrad G2.

Größe

FUTURE 10/15

200x100
A = 25
B = 200
C = 185
D = 85
E = 235
F = 135
G = 32
H = 100
L = 12,5

300x100
A = 25
B = 300
C = 285
D = 85
E = 335
F = 135
G = 32
H = 100
L = 12,5

400x100
A = 25
B = 400
C = 385
D = 85
E = 435
F = 135
G = 32
H = 100
L = 12,5

500x100
A = 25
B = 500
C = 485
D = 85
E = 535
F = 135
G = 32
H = 100
L = 12,5

1 = Foro

FUTURE 10/15

200x100
E = 235
F = 135

300x100
E = 335
F = 135

400x100
E = 435
F = 135

500x100
E = 535
F = 135

1 = Rahmen-Gesamtgröße
2 = Bohrungen des gesamten Rahmens, um die Haftung
Des zementären Abdeckmaterials zu fördern und den Rahmen zu befestigen

FUTURE 10/15

1 = Sicherheitsbänder

FUTURE 10/15 + FTR FUTURE

FUTURE T

200x100
A = 25
B = 200
C = 185
D = 85
E = 235
F = 125
G = 32
H = 100
I = 12

300x100
A = 25
B = 300
C = 285
D = 85
E = 335
F = 135
G = 32
H = 100
I = 12

400x100
A = 25
B = 400
C = 385
D = 85
E = 435
F = 135
G = 32
H = 100
I = 12

500x100
A = 25
B = 500
C = 485
D = 85
E = 535
F = 135
G = 32
H = 100
I = 12

1 = Bohrung

FUTURE T

200x100
E = 235
F = 135

300x100
E = 335
F = 135

400x100
E = 435
F = 135

500x100
E = 535
F = 135

1 = Rahmen-Gesamtgröße
2 = Bohrungen des gesamten Rahmens, um die Haftung
des zementären Abdeckmaterials zu fördern und den Rahmen zu befestigen
