RDCD300HCH

PLUS:
UNITÀ DI VENTILAZIONE MECCANICA CONTROLLATA CENTRALIZZATA AD ALTISSIMA EFFICIENZA CON SISTEMA DI DEUMIDIFICAZIONE INTEGRATO FUNZIONE DI VENTILAZIONE CON RECUPERO ENTALPICO FUNZIONE DI DEUMIFICAZIONE E/O INTEGRAZIONE FUNZIONE FREE-COOLING FUNZIONE CONTROLLO CLIMATICO: Controllo della temperatura di immissione in fase di deumidificazione e contestuale miglioramento della resa frigorifera e del livello acustico associato.
RECUPERATORE DI CALORE:
in controcorrente entalpico interamente realizzato in materiale plastico.
STRUTTURA:
autoportante in acciaio preverniciato con isolamento termoacustico.
VENTILATORI:
plug fan con motore EC Brushless.
FILTRI:
le unità sono provviste di serie di celle filtranti efficienza G4.
CONTROLLI:
HC CTR COLOR: controllo per settaggio unità. Funzioni operative da sistema esterno. HC CTR PLUS COLOR: controllo per settaggio unità con sonda umidità inclusa. Nel caso di solo controllo con HC CTR PLUS è tassativamente necessario la valutazione positiva del consulente termotecnico. Unità funzionante solo con adduzione di acqua refrigerata. Vivamente consigliato circuito idronico di acqua refrigerata dedicato.
ADDIZIONALI:
Batteria di pre-raffrescamento/riscaldamento: (acqua-aria) con tubo alettato in rame ed alette in alluminio completa di valvola a 3 vie. Batteria evaporante: (gas-aria) con tubo alettato in rame ed alette in alluminio. Batteria condensante: (gas-aria) con tubo alettato in rame ed alette in alluminio. Scambiatore condensante a piastre: (acqua-gas) saldobrasato completo di valvola deviatrice e 3 vie modulante dedicata al controllo della massima resa frigorifera e del controllo della temperatura di mandata dell’aria. Compressore: ermetico alternativo (R134A). Serranda di free-cooling: completa di servomotore. Serranda di ricircolo: completa di servomotore.
ce
erp2018
e-energy-saving
patent-pending
efficiency-90
ionizzatore
filtro-elettronico
deumidificazione
i-orizzontale
Dati tecnici

Portata massima esterna (rinnovo)

Maximum fresh air airflow rate (renewal)

150 m³/h

Portata massima (ricircolo ambiente)

Maximum airflow rate (room recirculation)

300 m³/h

Range regolazione portata

Airflow regulation range

da | from 80 a | to 300 m³/h

Capacità di condensazione nominale

Nominal condensing capacity

36,06 l/24h con 150 m³/h, 26°C e 60%UR ambiente e 150 m³/h, 30°C e 60%UR esterna, alle condizioni nominali di portata dell'acqua (880 l/h) ed alla temperatura di 15°C

36,06 l/24h with 150 m³/h, 26°C and 60%R.H. room and 150 m³/h, 30°C and 60%R.H. fresh air, at nominal water flow conditions (880 l/h) and at the temperature of 15°C

Potenza di refrigerazione totale

Total refrigeration capacity

2,45 kW con 150 m³/h, 26°C e 60%UR ambiente e 150 m³/h, 30°C e 60%UR esterna, alle condizioni nominali di portata dell'acqua (880 l/h) ed alla temperatura di 15°C

2,45 kW with 150 m³/h, 26°C and 60%R.H. room and 150 m³/h, 30°C and 60%R.H. fresh

air, at nominal water flow conditions (880 l/h) and at the temperature of 15°C

Prevalenza disponibile in deumidificazione e/o integrazione + ventilazione con portata massima

(150 m³/h aria esterna + 150 m³/h aria ricircolo ambiente = 300 m³/h aria di mandata) (con filtri G4)

Useful static pressure in dehumidification and/or integration + ventilation with maximum flow

(150 m³/h fresh air + 150 m³/h air recirculation = 300 m³/h supply air) (with G4 filters)

240 Pa

Prevalenza disponibile in sola ventilazione con portata massima (150 m³/h aria esterna) (con filtri G4)

Useful static pressure in ventilation only with maximum flow (150 m³/h fresh air) (with G4 filters)

290 Pa

Prevalenza disponibile in espulsione con portata massima (150 m³/h aria esterna) (con filtri G4)

Useful static pressure for exhaust with maximum flow (150 m³/h fresh air) (with G4 filters)

330 Pa

Portata d'acqua nominale

Nominal water flow

880 l/h

Funzionamento estivo

Summer operation

acqua alla temperatura nominale di 15°C

water at nominal temperature of 15°C

Perdita di carico unità (alla portata nominale)

Water pressure drop (at nominal water flow)

17kPa

Livello di pressione sonora (a 1 m)

Sound pressure level (at 1m)

43 dB (A) (in sola ventilazione, alla portata massima di 105 m³/h e con prevalenza utile di 50 Pa)

43 dB (A) (in ventilation only, at maximum flow rate of 105 m³/h and with a useful static pressure of 50 Pa).

Filtri rimovibili classe G4 ISO COARSE > 65 %

G4 class removable filters ISO COARSE > 65 %

3

Scarico condensa da sifonare (con altezza utile di almeno 40 mm)

Condensate siphon drain (with working depth of at least 40 mm)

1

Circuito frigorifero completo di valvola termostatica d'espansione e filtro disidratatore

Cooling circuit complete with thermostatic expansion valve anddehydrator filter



Quadro elettrico munito di controllo elettronico a microprocessore,

interfacciabile con protocollo ModBus RS485, e morsettiera di comando

Control board equipped with microprocessor electric control,

interfaceable with ModBus RS485 protocol, and control terminal block



Sonda CO2 ambiente opzionale (logiche PI di regolazione continua della portata in rinnovo d'aria)

Optional CO2 ambient probe (PI logic forcontinuous regulation of renewal air flow)





ALIMENTAZIONE

POWER SUPPLY

Tensione

Voltage

230 V - 50 Hz

Potenza massima assorbita

Maximum absorbed power

0.75 kW

Corrente massima assorbita

Maximum absorbed current

5.6 A



CONSUMI ELETTRICI IN VENTILAZIONE: immissione: 150 m³/h - estrazione: 150 m³/h

POWER CONSUMPTION IN VENTILATION: supply: 150 m³/h - exhaust: 150 m³/h

Potenza assorbita con 50 Pa utili

Absorbed power, 50 Pa USP

64.2 W (24.6+23.6+16)

Corrente assorbita con 50 Pa utili

Absorbed current, 50 Pa USP

0.41 A (0.17+0.16+0.08)

Potenza assorbita con 100 Pa utili

Absorbed power, 100 Pa USP

78 W (31.6+30.4+16)

Corrente assorbita con 100 Pa utili

Absorbed current, 100 Pa USP

0.53 A (0.23+0.22+0.08)

Potenza assorbita con 150 Pa utili

Absorbed power, 150 Pa USP

92,7 W (39.1+37.6+16)

Corrente assorbita con 150 Pa utili

Absorbed current, 150 Pa USP

0.65 A (0.29+0.28+0.08)

Potenza assorbita con 200 Pa utili

Absorbed power, 200 Pa USP

107,0 W (46.5+45.0+16)

Corrente assorbita con 200 Pa utili

Absorbed current, 200 Pa USP

0.78 A (0.36+0.35+0.08)



CONSUMI ELETTRICI IN DEUMIDIFICAZIONE E/O INTEGRAZIONE + VENTILAZIONE CON COMPRESSORE ACCESO: immissione: 300 m³/h

estrazione: 150 m³/h - ricircolo: 150 m³/h - portata e temperatura dell’acqua alle condizioni nominali (880 l/h a 15°C)

POWER CONSUMPTION IN DEHUMIDIFICATION AND/OR INTEGRATION + VENTILATION WITH COMPRESSOR ON: supply: 300 m³/h

exhaust: 150 m³/h - recirculation: 150 m³/h - water flow and water temperature at nominal conditions(880 l/h at 15°C)

Potenza assorbita con 50 Pa utili

Absorbed power, 50 Pa USP

275.9 W (24.6+35.3+16+200)

Corrente assorbita con 50 Pa utili

Absorbed current, 50 Pa USP

2.71 A (0.17+0.26+0.08+2,2)

Potenza assorbita con 100 Pa utili

Absorbed power, 100 Pa USP

291.6 W (31.6+44.0+16+200)

Corrente assorbita con 100 Pa utili

Absorbed current, 100 Pa USP

2.84 A (0.23+0.33+0.08+2.2)

Potenza assorbita con 150 Pa utili

Absorbed power, 150 Pa USP

308.3 W (39.1+53.2+16+200)

Corrente assorbita con 150 Pa utili

Absorbed current, 150 Pa ESP

2.98 A (0.29+0.41+0.08+2.2)

Potenza assorbita con 200 Pa utili

Absorbed power, 200 Pa USP

325.1 W (46.5+62.6+16+200)

Corrente assorbita con 200 Pa utili

Absorbed current, 200 Pa ESP

3.14 A (0.36+0.51+0.08+2.2)



CONSUMI ELETTRICI INTEGRAZIONE + VENTILAZIONE INVERNALE CON COMPRESSORE SPENTO: immissione: 300 m³/h - estrazione: 150 m³/h - ricircolo: 150 m³/h

POWER CONSUMPTION INTEGRATION + WINTER MODE VENTILATION WITH COMPRESSOR OFF: supply: 300 m³/h - exhaust: 150 m³/h - recirculation: 150 m³/h

Potenza assorbita con 50 Pa utili

Absorbed power, 50 Pa USP

75.9 W (24.6+35.3+16)

Corrente assorbita con 50 Pa utili

Absorbed current, 50 Pa USP

0.51 A (0.17+0.26+0.08)

Potenza assorbita con 100 Pa utili

Absorbed power, 100 Pa USP

91.6 W (31.6+44.0+16)

Corrente assorbita con 100 Pa utili

Absorbed current, 100 Pa USP

0.64 A (0.23+0.33+0.08)

Potenza assorbita con 150 Pa utili

Absorbed power, 150 Pa USP

108.3 W (39.1+53.2+16)

Corrente assorbita con 150 Pa utili

Absorbed current, 150 Pa USP

0.78 A (0.29+0.41+0.08)

Potenza assorbita con 200 Pa utili

Absorbed power, 200 Pa USP

125.1 W (46.5+62.6+16)

Corrente assorbita con 200 Pa utili

Absorbed current, 200 Pa USP

0.94 A (0.36+0.51+0.08)



RESE RAFFRESCAMENTO E DEUMIDIFICAZIONE: immissione: 300 m³/h - estrazione: 150 m³/h - ricircolo: 150 m³/h

portata e temperatura dell’acqua alle condizioni nominali (880 l/h a 15°C) - Esterno: 30°C e 60%UR - Ambiente: 26°C e 60%UR

COOLING AND DEHUMIDIFICATION CAPACITY: supply: 300 m³/h - exhaust: 150 m³/h - recirculation: 150 m³/h

water flow and water temperature at nominal conditions(880 l/h at 15°C) - Fresh air: 30°C and 60%R.H. - Room: 26°C and 60%R.H.

Potenza Refrigerante

Cooling power

2,45 kW (Batterie + Recuperatore)

2,45 kW (Coils + Heat exchanger)

Capacità di condensazione

Condensing capacity

36,06 l/24h (Batterie + Recuperatore)

36,06 l/24h (Coils + Heat exchanger)

Massima potenza sensibile trasferita all'ambiente

Maximum power transferred to environment

0.65 kW



RESE RAFFRESCAMENTO E DEUMIDIFICAZIONE: immissione: 300 m³/h - ricircolo: 300 m³/h - Totale ricircolo - portata e temperatura dell’acqua alle condizioni nominali (880 l/h a 15°C) - Ambiente: 26°C e 60%UR

COOLING AND DEHUMIDIFICATION CAPACITY: supply: 300 m³/h - recirculation: 300 m³/h - Total recirculation - water flow and water temperature at nominal conditions(880 l/h at 15°C) - Room: 26°C and 60%R.H.

Potenza Refrigerante

Cooling power

1,93 kW (Batterie | Coils)

Capacità di condensazione

Condensation capacity

24,9 l/24h (Batterie | Coils)

Massima potenza sensibile trasferita all'ambiente | Maximum sensible power transferred to environment

0,7 kW



RESE RAFFRESCAMENTO CON SOLA BATTERIA AD ACQUA: immissione: 300 m³/h - estrazione: 150 m³/h - ricircolo: 150 m³/h

portata e temperatura dell’acqua alle condizioni nominali (880 l/h a 15°C) - Esterno: 30°C e 60%UR - Ambiente: 26°C e 60%UR

COOLING CAPACITY WITH ONLY WATER BATTERY: supply: 300 m³/h - exhaust: 150 m³/h - recirculation: 150 m³/h

water flow and water temperature at nominal conditions(880 l/h at 15°C) - Fresh air: 30°C and 60%R.H. - Room: 26°C and 60%R.H.

Massima potenza sensibile (Batteria + Recuperatore)

Maximum sensible power (Coil + Heat exchanger)

1,3 kW



RESE RAFFRESCAMENTO CON SOLA BATTERIA AD ACQUA: immissione: 300 m³/h - ricircolo: 300 m³/h - Totale ricircolo

portata e temperatura dell’acqua alle condizioni nominali (880 l/h a 15°C) - Ambiente: 26°C e 60%UR

COOLING CAPACITY WITH ONLY WATER BATTERY: supply: 300 m³/h - recirculation: 300 m³/h - Total recirculation

water flow and water temperature at nominal conditions(880 l/h at 15°C) - Room: 26°C and 60%R.H.

Massima potenza sensibile (Batteria)

Maximum sensible power (Coil)

0.9 kW



RESE RISCALDAMENTO: immissione: 300 m³/h - estrazione: 150 m³/h - ricircolo: 150 m³/h - portata e temperatura dell’acqua alle condizioni nominali (880 l/h a 35°C) - Esterno: -5°C e 80%UR - Ambiente: 20°C e 50%UR

HEATING CAPACITY: supply: 300 m³/h - exhaust: 150 m³/h - recirculation: 150 m³/h - water flow and water temperature at nominal conditions (880 l/h at 35°C) - Fresh air: -5°C and 80%R.H. - Room: 20°C and 50%R.H.

Potenza Termica

Thermal power

2,6 kW (Batteria + Recuperatore)

2,6 kW (Coil + Heat exchanger)



RESE RISCALDAMENTO: immissione: 300 m³/h - ricircolo: 300 m³/h - Totale ricircolo - portata e temperatura dell’acqua alle condizioni nominali (880 l/h a 35°C) - Ambiente: 20°C e 50%UR

HEATING CAPACITY: supply: 300 m³/h - recirculatio*: 300 m³/h - Total recirculation - water flow and water temperature at nominal conditions (880 l/h at 35°C) - Room: 20°C and 50%R.H.

Potenza Termica

Thermal power

1,1 kW (Batteria | Coil)

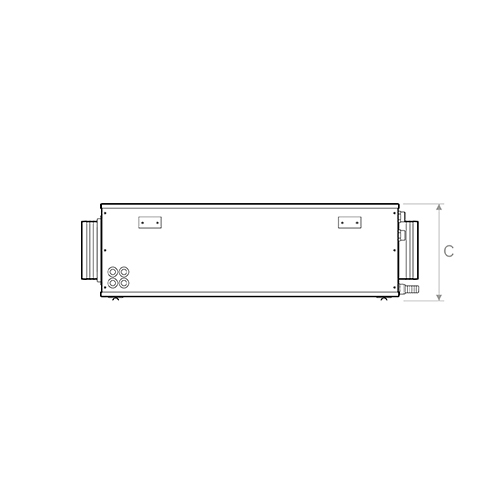

MISURE

DIMENSIONS

Dimensioni dell'unità

Unit dimensions

800 mm x 800 mm x 250 mm attacchi aria esclusi

excluding air spigots

Attacchi presa aria esterna ed espulsione

Fresh air and exhaust spigots

DN 160

Attacco ricircolo ambiente

Room recirculation air spigot

DN 160

Attacco ripresa ambiente (per espulsione)

Return air (for exhaust) spigot

DN 160

Attacco immissione in ambiente

Supply air spigot

DN 160

Peso | Weight

55 Kg



PORTATE ARIA modalità rinnovo

AIR FLOWS Renewal mode

Portata nominale aria mandata

Nominal supply air flow rate

150

m3/h

Prevalenza utile mandata*

Useful static pressure supply*

290

Pa

Portata nominale aria in espulsione

Nominal exhaust air flow rate

150

m3/h

Prevalenza utile espulsione*

Useful static pressure exhaust*

330

Pa



PORTATE ARIA modalità Trattamento dell'aria + rinnovo

AIR FLOWS Air treatment + renewal mode

Portata nominale aria mandata

Nominal supply air flow rate

300

m3/h

Portata nominale aria in ricircolo

Nominal recirculation air flow rate

150

m3/h

Prevalenza utile mandata*

Useful static pressure supply*

240

Pa

Portata nominale aria in espulsione

Nominal air exhaust flow rate

150

m3/h

Prevalenza utile espulsione*

Useful static pressure exhaust*

330

Pa



PORTATE ARIA modalità solo trattamento dell'aria

AIR FLOWS Air treatment mode only

Portata nominale aria in ricircolo

Nominal recirculation air flow rate

300

m3/h

Prevalenza utile mandata*

Useful static pressure supply*

240

Pa



RAFFRESCAMENTO E DEUMIDIFICAZIONE (1)

COOLING AND DEHUMIDIFICATION (1)

Potenza refrigerante **

Cooling power**

2,45

kW

Temperatura acqua

Water temperature

15

°C

Portata acqua

Water flow rate

880

l/h

Perdita di carico (compresa valvola)

Pressure drop (including valve)

17

kPa

Capacità di condensazione

Condensation capacity

36,06

l/24h



RISCALDAMENTO (2)

HEATING (2)

Potenza totale **

Total power **

2,6

kW

Portata acqua

Water flow rate

880

l/h

Perdita di carico (compresa valvola)

Pressure drop (including valve)

17

kPa



CONSUMI ELETTRICI (150 m3/h e 200 Pa)

POWER CONSUMPTION (150 m3/h and 200 Pa)

Tensione di alimentazione (monofase HZ)

Supply voltage (single-phase HZ)

230

V

Potenza assorbita

Absorbed power

0,11

kW

Corrente

Current

0,8

A



CONSUMI ELETTRICI DELL'UNITÀ (300 m3/h e 200 Pa) (compressore acceso)

POWER CONSUMPTION OF UNIT (300 m3/h and 200 Pa) (Compressor on)

Tensione di alimentazione (monofase HZ)

Supply voltage (single-phase HZ)

230

V

Potenza assorbita

Absorbed power

0,33

kW

Corrente

Current

3,14

A



(1) Acqua impianto: T = 15°C

AMBIENTE: T = 26°C e UR = 60%

ESTERNO: T = 30°C e UR = 60%

Portate aria: 150 m3/h ricircolo + 150 m3/h aria esterna

(2) Acqua impianto: T = 35°C

AMBIENTE: T = 20°C e UR = 50%

ESTERNO: T = -5°C e UR = 80%

Portate aria: 150 m3/h ricircolo + 150 m3/h aria esterna

* Con Filtri G4

** Batterie + Recuperatore



(1) Plant water: T = 15°C

ROOM: T= 26°C and R.H. = 60%

FRESH AIR: T = 30°C and R.H. = 60%

Air flows: 150 m3/h recirculation + 150 m3/h fresh air

(2) Plant water: T = 35°C

ROOM: T = 20°C and R.H. = 50%

FRESH AIR: T = -5°C and R.H. = 80%

Air flows: 150 m3/h recirculation + 150 m3/h fresh air

* With G4 Filters

** Coils + Heat exchanger

Dimensioni
Diagrammi prestazionali
RENDIMENTO INVERNALE DEL RECUPERATORE
RENDIMENTO ESTIVO DEL RECUPERATORE
ASSORBIMENTI ELETTRICI
PREVALENZA UTILE IN VENTILAZIONE
PREVALENZA UTILE IN INTEGRAZIONE/DEUMIDIFICAZIONE
Download documentazione
Richiesta informazioni

Scrivici un messaggio

Brofer Srl - Tutti i diritti sono riservati - P.I. 01459590285

Cap. soc. i.v. € 100.000 Reg. imp. PD R.E.A. n° PD - 161099

Questo sito utilizza cookie tecnici e funzionali per migliorare la tua esperienza di navigazione. Nella pagina delle condizioni sui cookie troverai informazioni sul responsabile della gestione dei tuoi dati, il trattamento dei dati personali e le finalità di tale trattamento.
Seleziona le tue preferenze sui cookie.
Cookie tecnici
