Vista frontale
B = 256
C = 50
H = 106
Vista laterale
D = 267
F = 60
I = 150
L = 90
1 = Corsa di regolazione

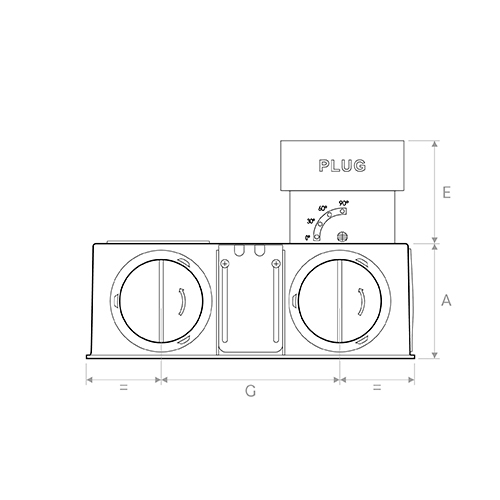

Vista superiore
A = 90
E = 80,5
G = 140
Prodotti
Accessories domestic

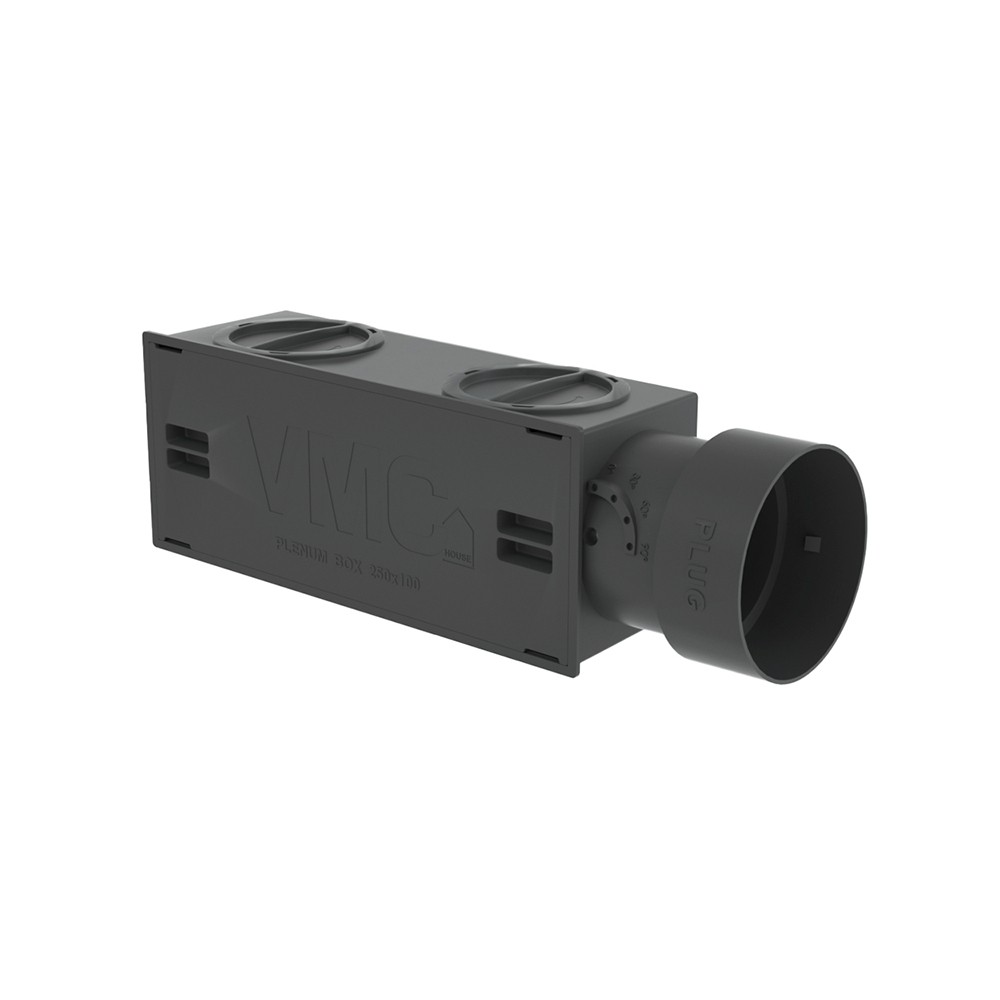

PLUGGALAXY
DESCRIZIONE:
plenum multifunzionale per terminali di distribuzione aria. Interamente realizzato in ABS consente la connessione con tubo in posizione posteriore, superiore o laterale. Completo di serrande di regolazione e di una ampia gamma di accessori per una installazione rapida e semplice. Dimensioni

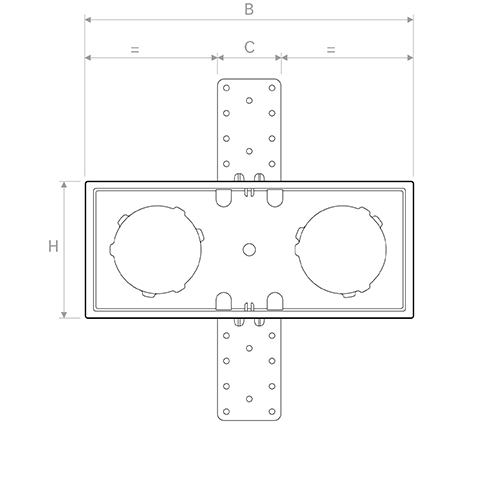

Vista frontale
B = 256
C = 50
H = 106

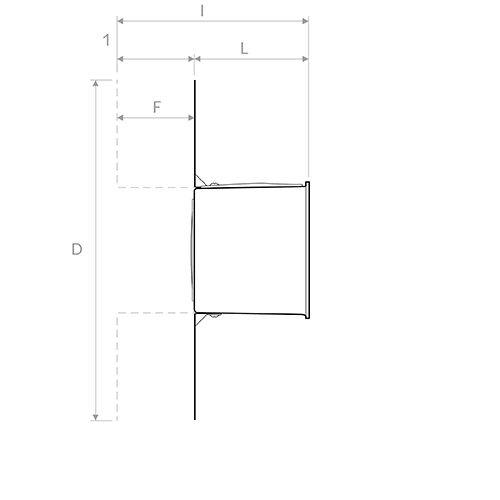

Vista laterale
D = 267
F = 60
I = 150
L = 90
1 = Corsa di regolazione

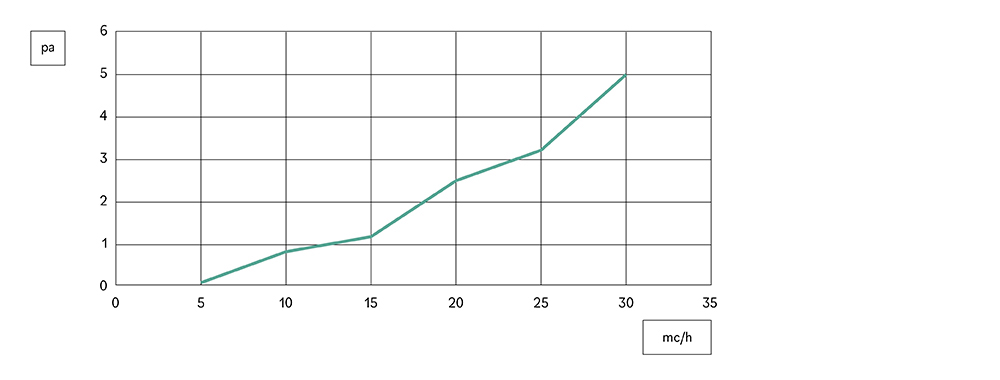

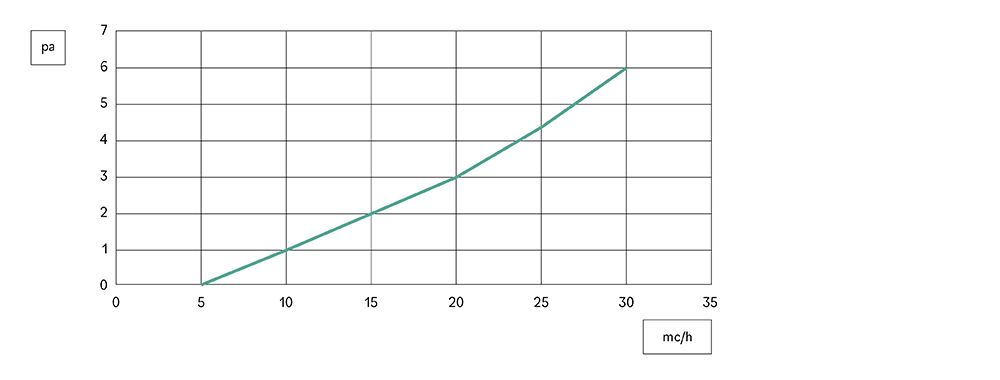

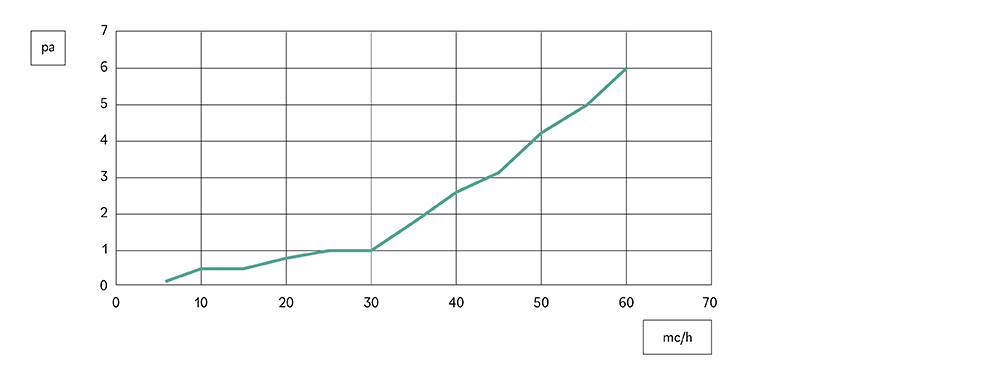

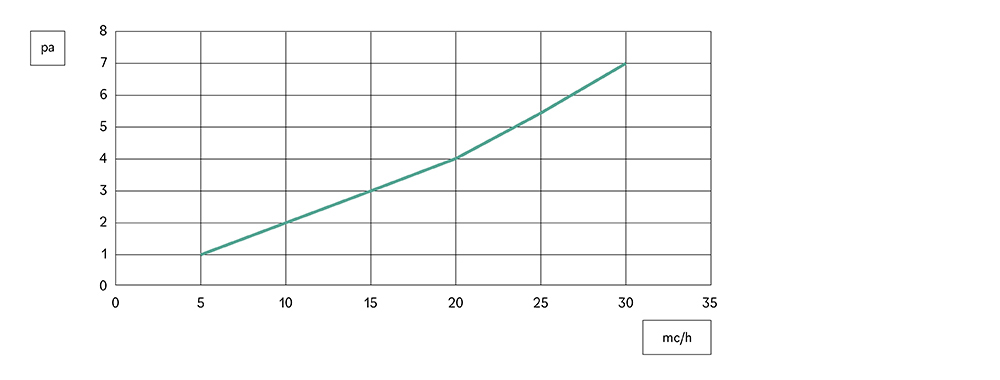

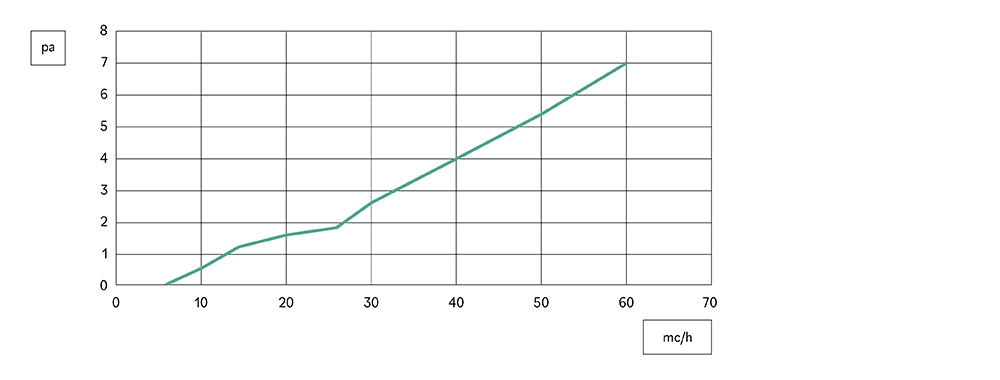

Diagrammi prestazionali
1 ATTACCO SUPERIORE
1 ATTACCO POSTERIORE
1 ATTACC0 LATERALE
2 ATTACCHI SUPERIORI
2 ATTACCHI POSTERIORI
