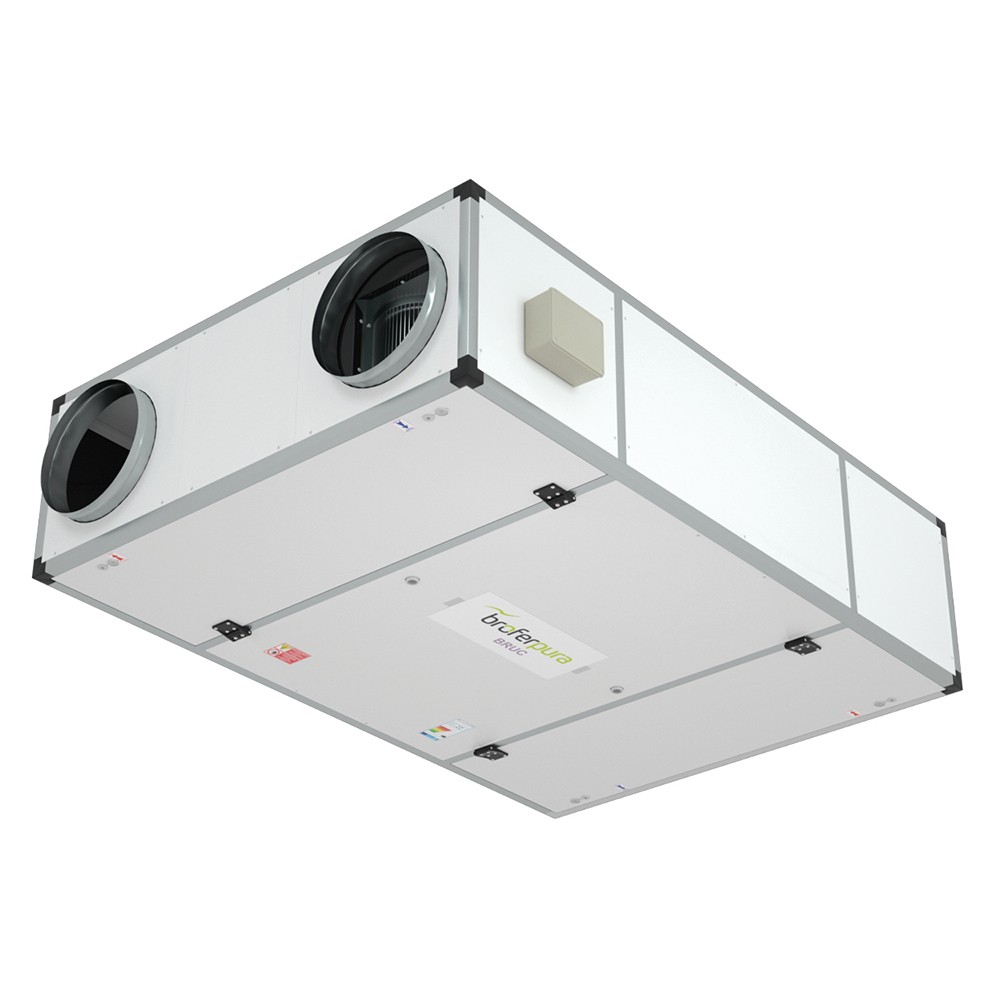

BRUC1000
INSTALLAZIONE ORIZZONTALE
Vista dal basso
B = 1000
E = Ø250
H = 1800
1 = Filtro G4
2 = Scarico condensa
BRUC1000
INSTALLAZIONE ORIZZONTALE
Vista frontale
F = 485
BRUC1000
INSTALLAZIONE ORIZZONTALE
Vista laterale
C = 430
1 = Pannelli d’ispezione
BRUC1000
INSTALLAZIONE ORIZZONTALE
Vista posteriore
D = 175
G = 485
BRUC1000
INSTALLAZIONE ORIZZONTALE
Vista dall’alto
BRUC1000
INSTALLAZIONE VERTICALE
Vista laterale destra
F = 485
BRUC1000
INSTALLAZIONE VERTICALE
Lato ispezione
B = 1000
H = 1800
L = 100
1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC1000
BRUC1000
INSTALLAZIONE VERTICALE
Vista laterale sinistra
D = 175
E = Ø250
G = 485
BRUC1000
INSTALLAZIONE VERTICALE
Vista superiore
C = 430
1 = Pannelli d’ispezione
BRUC1500
INSTALLAZIONE ORIZZONTALE
Vista dal basso
B = 1100
E = Ø355
H = 2000
1 = Filtro G4
2 = Scarico condensa
BRUC1500
INSTALLAZIONE ORIZZONTALE
Vista frontale
F = 498
BRUC1500
INSTALLAZIONE ORIZZONTALE
Vista laterale
C = 510
1 = Pannelli d’ispezione
BRUC1500
INSTALLAZIONE ORIZZONTALE
Vista posteriore
D = 255
G = 622
BRUC1500
INSTALLAZIONE ORIZZONTALE
Vista dall’alto
BRUC1500
INSTALLAZIONE VERTICALE
Vista laterale destra
F = 498
BRUC1500
INSTALLAZIONE VERTICALE
Lato ispezione
B = 1100
H = 2000
L = 100
1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC1520
BRUC1500
INSTALLAZIONE VERTICALE
Vista laterale sinistra
D = 255
E = Ø355
G = 622
BRUC1500
INSTALLAZIONE VERTICALE
Vista superiore
C = 510
1 = Pannelli d’ispezione
BRUC2000
INSTALLAZIONE ORIZZONTALE
Vista dal basso
B = 1400
E = Ø355
H = 2000
1 = Filtro G4
2 = Scarico condensa
BRUC2000
INSTALLAZIONE ORIZZONTALE
Vista frontale
F = 798
BRUC2000
INSTALLAZIONE ORIZZONTALE
Vista laterale
C = 510
1 = Pannelli d’ispezione
BRUC2000
INSTALLAZIONE ORIZZONTALE
Vista posteriore
D = 255
G = 922
BRUC2000
INSTALLAZIONE ORIZZONTALE
Vista dall’alto
BRUC2000
INSTALLAZIONE VERTICALE
Vista laterale destra
F = 798
BRUC2000
INSTALLAZIONE VERTICALE
Lato ispezione
B = 1400
H = 2000
L = 100
1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC1520
BRUC2000
INSTALLAZIONE VERTICALE
Vista laterale sinistra
D = 255
E = Ø355
G = 922
BRUC2000
INSTALLAZIONE VERTICALE
Vista superiore
C = 510
1 = Pannelli d’ispezione
BRUC2500
INSTALLAZIONE ORIZZONTALE
Vista dal basso
B = 1400
E = Ø355
H = 2250
1 = Filtro G4
2 = Scarico condensa
BRUC2500
INSTALLAZIONE ORIZZONTALE
Vista frontale
F = 860
BRUC2500
INSTALLAZIONE ORIZZONTALE
Vista laterale
C = 650
1 = Pannelli d’ispezione
BRUC2500
INSTALLAZIONE ORIZZONTALE
Vista posteriore
D = 365
G = 860
BRUC2500
INSTALLAZIONE ORIZZONTALE
Vista dall’alto
BRUC2500
INSTALLAZIONE VERTICALE
Vista laterale destra
F = 860
BRUC2500
INSTALLAZIONE VERTICALE
Lato ispezione
B = 1400
H = 2250
L = 100
1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC2535
BRUC2500
INSTALLAZIONE VERTICALE
Vista laterale sinistra
D = 365
E = Ø355
G = 860
BRUC2500
INSTALLAZIONE VERTICALE
Vista superiore
C = 650
1 = Pannelli d’ispezione
BRUC3500
INSTALLAZIONE ORIZZONTALE
Vista dal basso
B = 1650
E = Ø400
H = 2500
1 = Filtro G4
2 = Scarico condensa
BRUC3500
INSTALLAZIONE ORIZZONTALE
Vista frontale
F = 985
BRUC3500
INSTALLAZIONE ORIZZONTALE
Vista laterale
C = 650
1 = Pannelli d’ispezione
BRUC3500
INSTALLAZIONE ORIZZONTALE
Vista posteriore
D = 365
G = 985
BRUC3500
INSTALLAZIONE ORIZZONTALE
Vista dall’alto
BRUC3500
INSTALLAZIONE VERTICALE
Vista laterale destra
F = 985
BRUC3500
INSTALLAZIONE VERTICALE
Lato ispezione
B = 1650
H = 2500
L = 100
1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC2535
BRUC3500
INSTALLAZIONE VERTICALE
Vista laterale sinistra
D = 365
E = Ø400
G = 985
BRUC3500
INSTALLAZIONE VERTICALE
Vista superiore
C = 650
1 = Pannelli d’ispezione
