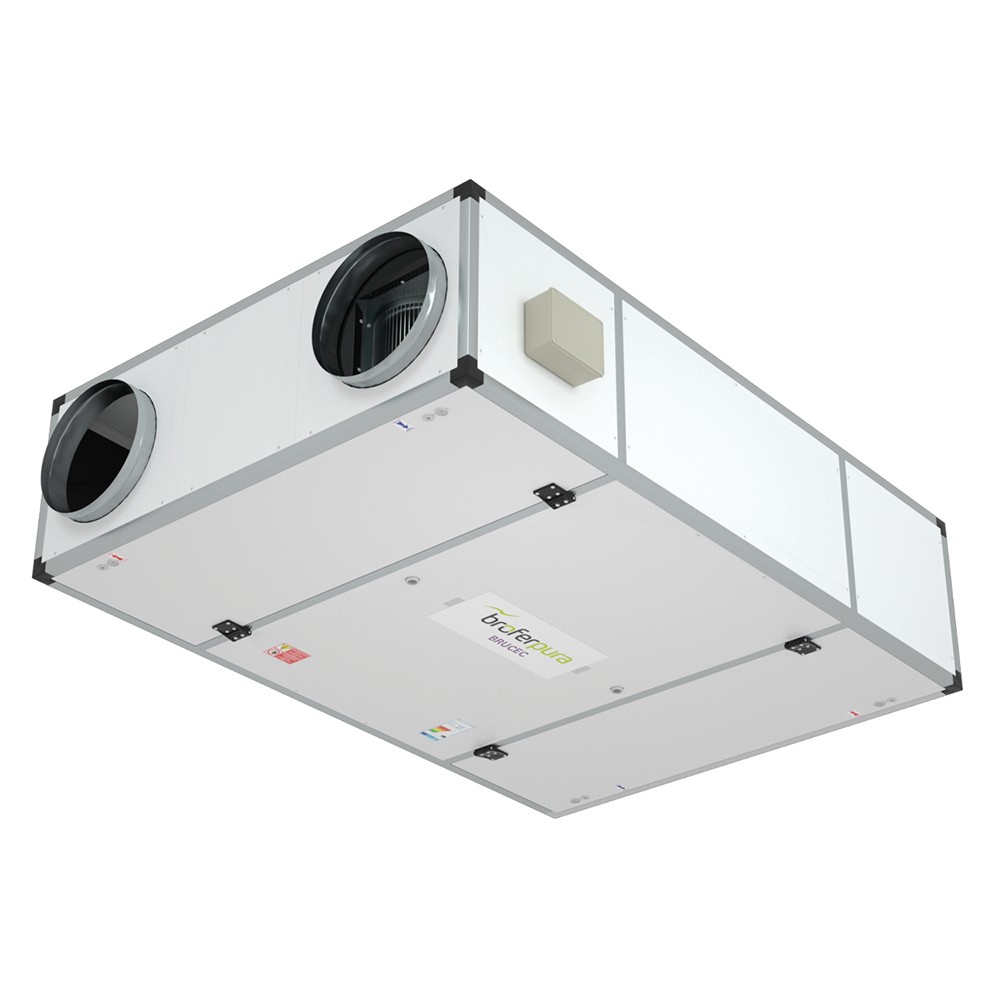

BRUCEC

PLUS:
EFFICIENZA BY-PASS AUTOMATICO INCLUSO MOTORI EC CON INVERTER
RECUPERATORE DI CALORE:
in controcorrente interamente realizzato in alluminio. In corrispondenza dello stesso è prevista una vasca per il drenaggio della condensa.
STRUTTURA:
il telaio portante è realizzato con profili di alluminio e pannellatura sandwich afonica Le unità sono provviste di pannelli asportabili per accedere all’interno ed effettuare le operazioni di manutenzione ordinaria e straordinaria.
VENTILATORI:
plug fan con motore EC Brushless (modelli BRUCEC700, BRUCEC1000) centrifugo a doppia aspirazione con motore elettrico a rotore esterno EC Brushless direttamente accoppiato completo di inverter con interfaccia Modbus (modelli BRUCEC2000, BRUCEC3500, BRUCEC4500).
FILTRI:
le unità sono provviste di serie con celle filtranti ondulate in fibra sintetica classe G4, telaio in acciaio zincato e reti di protezione in filo di acciaio zincato elettrosaldato.
ce
erp2018
e-energy-saving
efficiency-90
i-orizzontale-e-verticale
Dati tecnici

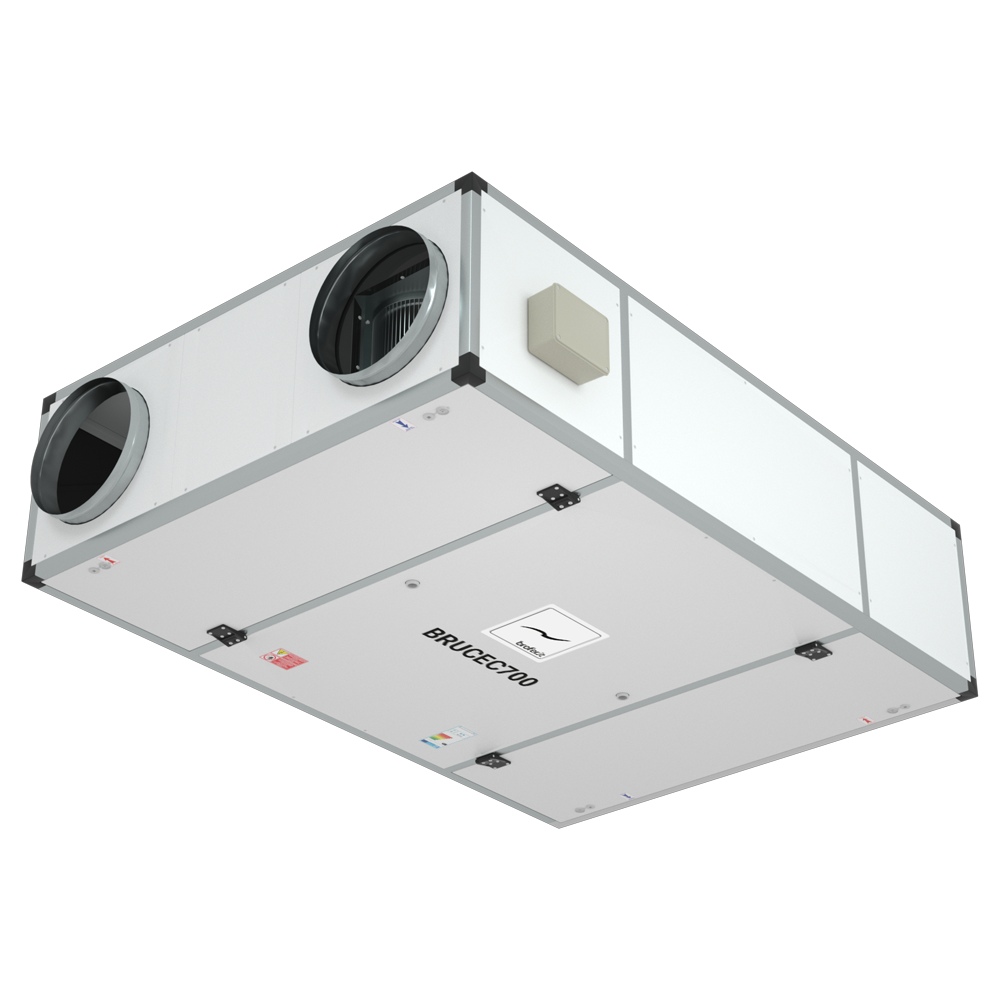

BRUCEC700

BRUCEC1000

BRUCEC2000

BRUCEC3500

BRUCEC4500

Portata aria (mc/h)

Nominal air flow (mc/h)

Luftdurchsatz (mc/h)

700

1000

2000

3500

4500

Pressione statica utile (pa)

Useful static pressure (pa)

Statischer nutzbarer Druck (pa)

110

190

390

240

350



VENTILATORE DIRETTAMENTE ACCOPPIATO (dati per singolo ventilatore)

FANS (data for each fan)

DIREKT GEKOPPELTER LÜFTER (Daten für jeden Lüfter)

Potenza nominale (w)

Installed power (W)

Nennleistung (w)

113

207

1050

1050

2000

I nominale (A)

Current (A)

I Nennstrom (A)

0,8

1,4

4,51

4,53

9,52

Tensione (V)

Rated voltage (V)

Spannung (V)

230

230

230

230

230

Frequenza (Hz)

Frequency (HZ)

Spannung (V)

50

50

50

50

50

Velocità (nr)

Speeds (nr)

Geschwindigkeit (Nr)

1

1

1

1

1



FILTRI

FILTERS

FILTER

Acrilici ondulati efficienza

Corrugated acrylic efficiency

Wirkungsgrad von gewelltem Acryl

G4 ISO COARSE > 65 %



Con temperature esterne < -3°C necessario preriscaldamento.

With fresh air temperature < -3°C it is necessary pre-heating.

Bei externen Temperaturen < -3 C ist ein Vorheizen erforderlich.

Dimensioni

BRUCEC700
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1000
E = Ø250
H = 1760

1 = Filtro G4
2 = Scarico condensa

BRUCEC700
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 485

BRUCEC700
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 390

1 = Pannelli d’ispezione

BRUCEC700
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 195
G = 485

BRUCEC700
INSTALLAZIONE ORIZZONTALE

Vista dall’alto

BRUCEC700
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 485

BRUCEC700
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1000
H = 1760
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUCEC0700

BRUCEC700
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 175
E = Ø250
G = 485

BRUCEC700
INSTALLAZIONE VERTICALE

Vista superiore

C = 390

1 = Pannelli d’ispezione

BRUCEC1000
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1000
E = Ø250
H = 1800

1 = Filtro G4
2 = Scarico condensa

BRUCEC1000
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 485
N = 207

BRUCEC1000
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 430

1 = Pannelli d’ispezione

BRUCEC1000
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 175
G = 485
M = 308

BRUCEC1000
INSTALLAZIONE ORIZZONTALE

Vista dall’alto

BRUCEC1000
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 485
N = 207

BRUCEC1000
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1000
H = 1800
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUCEC1000

BRUCEC1000
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 175
E = Ø250
G = 485
M = 308

BRUCEC1000
INSTALLAZIONE VERTICALE

Vista superiore

C = 430

1 = Pannelli d’ispezione

BRUCEC2000
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1100
E = Ø355
H = 2000

1 = Filtro G4
2 = Scarico condensa

BRUCEC2000
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 498

BRUCEC2000
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 510

1 = Pannelli d’ispezione

BRUCEC2000
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 255
G = 622

BRUCEC2000
INSTALLAZIONE ORIZZONTALE

Vista dall’alto

BRUCEC2000
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 498

BRUCEC2000
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1100
H = 2000
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUCEC2000

BRUCEC2000
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 255
E = Ø355
G = 622

BRUCEC2000
INSTALLAZIONE VERTICALE

Vista superiore

C = 510

1 = Pannelli d’ispezione

BRUCEC3500
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1400
E = Ø355
H = 2250

1 = Filtro G4
2 = Scarico condensa

BRUCEC3500
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 860

BRUCEC3500
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 650

1 = Pannelli d’ispezione

BRUCEC3500
INSTALLAZIONE ORIZZONTALE

Vista frontale

D = 365
G = 860

BRUCEC3500
INSTALLAZIONE ORIZZONTALE

Vista dall’alto

BRUCEC3500
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 860

BRUCEC3500
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1400
H = 2250
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUCEC3545

BRUCEC3500
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 365
E = Ø355
G = 860

BRUCEC3500
INSTALLAZIONE VERTICALE

Vista superiore

C = 650

1 = Pannelli d’ispezione

BRUCEC4500
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1650
E = Ø400
H = 2500

1 = Filtro G4
2 = Scarico condensa

BRUCEC4500
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 985

BRUCEC4500
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 650

1 = Pannelli d’ispezione

BRUCEC4500
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 365
G = 985

BRUCEC4500
INSTALLAZIONE ORIZZONTALE

Vista dall’alto

BRUCEC4500
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 985

BRUCEC4500
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1650
H = 2500
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUCEC3545


BRUCEC4500
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 365
E = Ø400
G = 985

BRUCEC4500
INSTALLAZIONE VERTICALE

Vista superiore

C = 650

1 = Pannelli d’ispezione
Diagrammi prestazionali

BRUCEC700

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUCEC700

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R.

BRUCEC700

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.

BRUCEC1000

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUCEC1000

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R.

BRUCEC1000

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.

BRUCEC2000

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUCEC2000

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R

BRUCEC2000

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.

BRUCEC3500

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUCEC3500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R.

BRUCEC3500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.

BRUCEC4500

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUCEC4500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R.

BRUCEC4500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.
