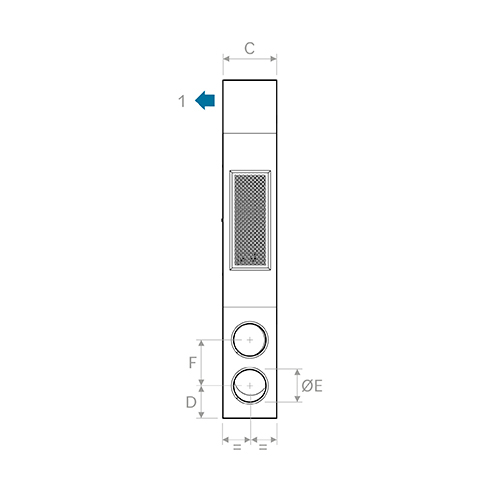

C = 413
D = 250
E = Ø250
F = 350
1 = Aria di rinnovo

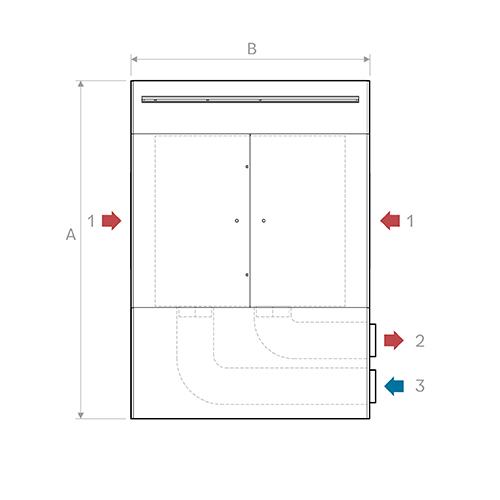

A = 2580
B = 1820
1 = Ripresa ambiente
2 = Espulsione
3 = Aria esterna

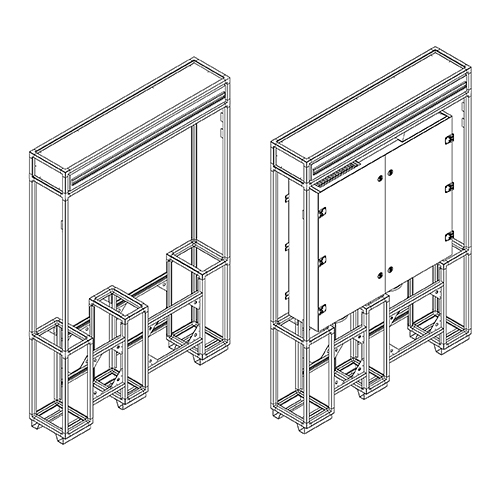

Vista della struttura portante

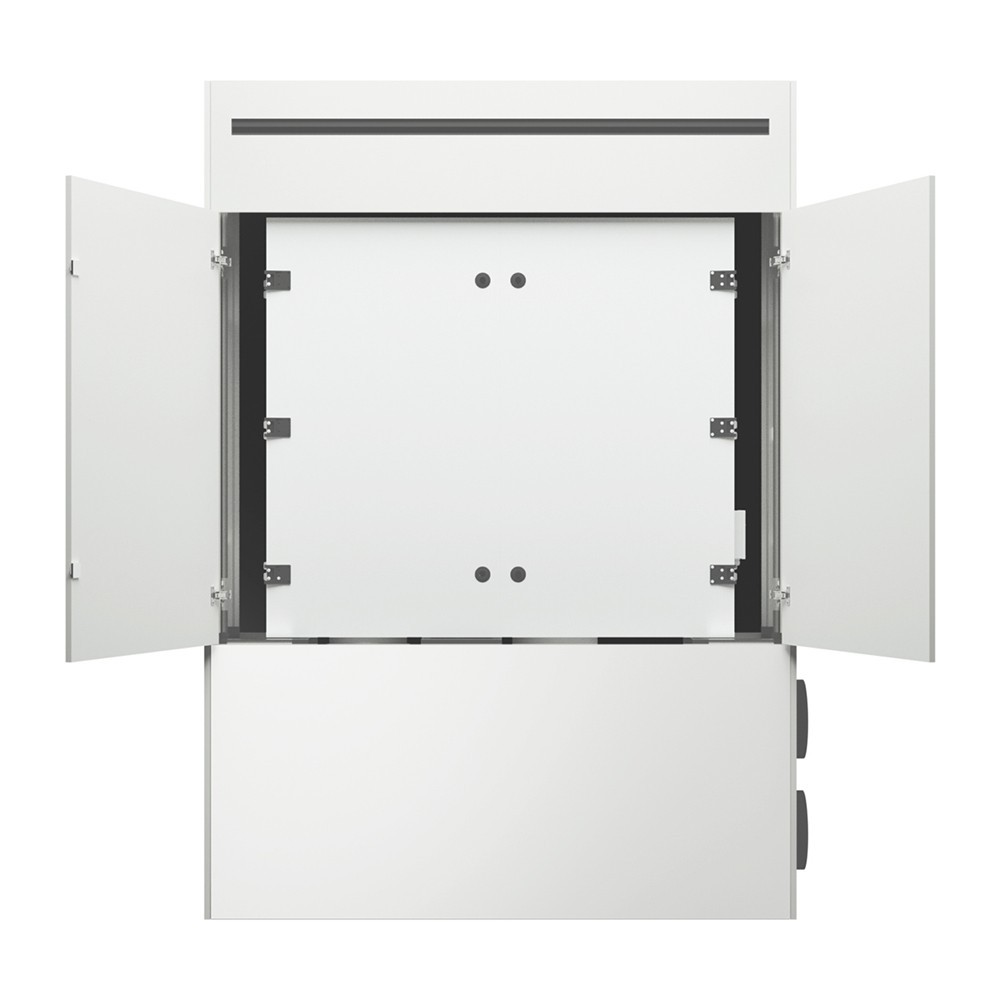

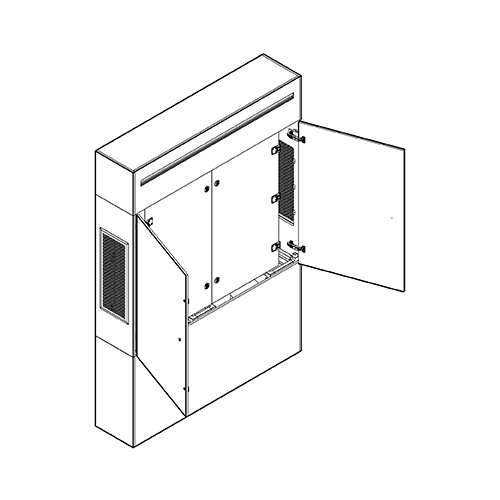

Vista dell’ ispezionabilità del vano
Prodotti
School

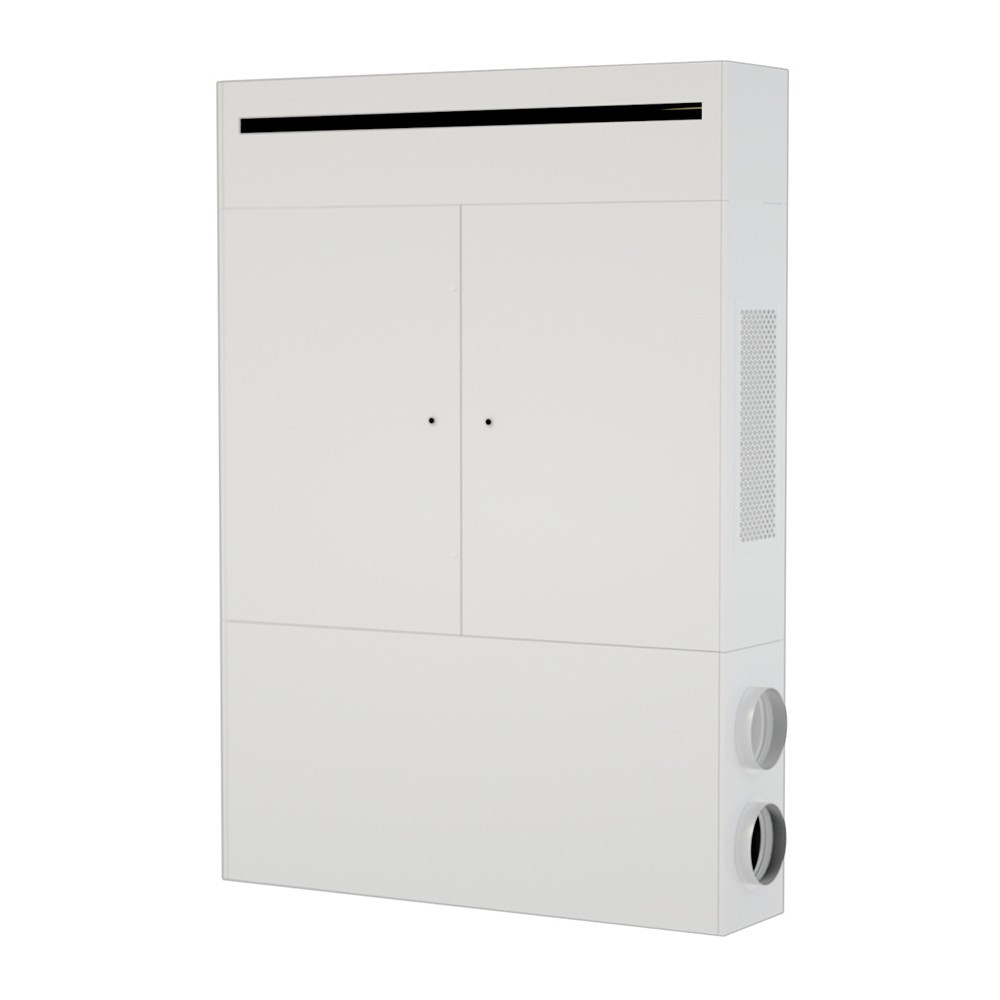

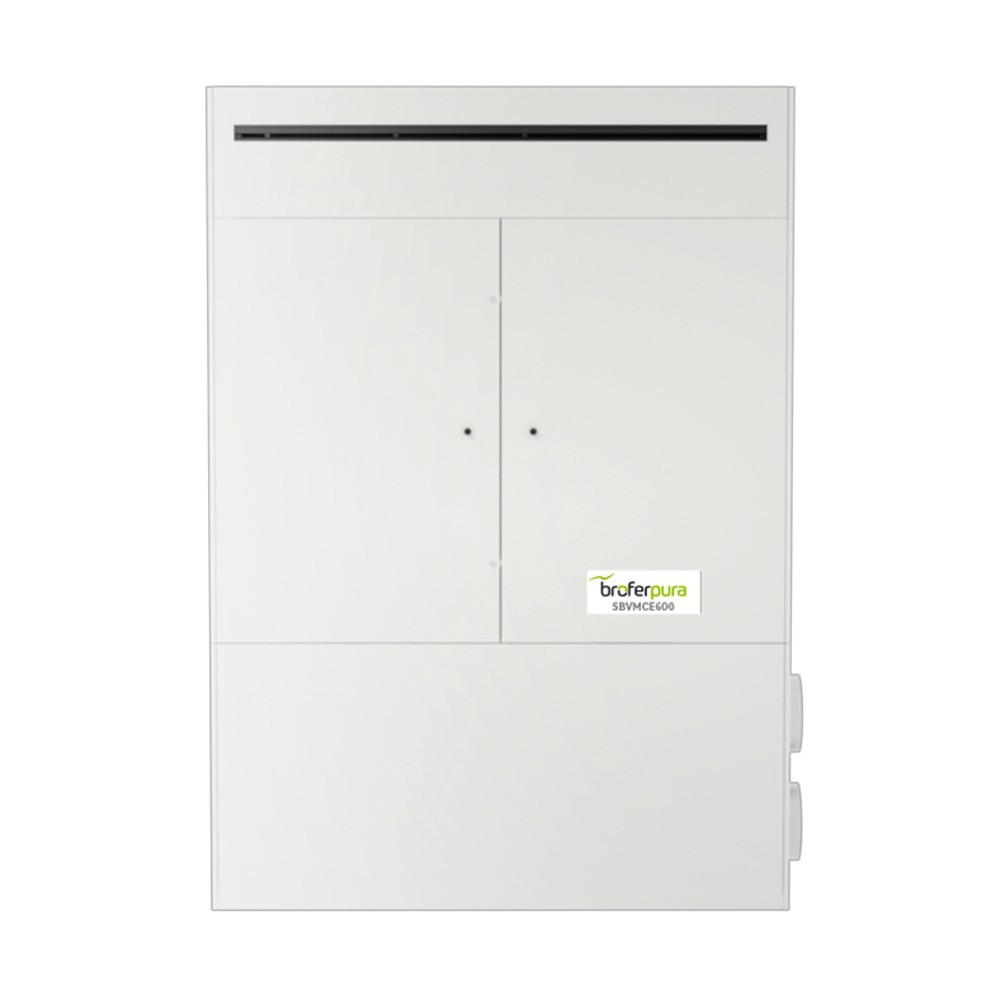

SBVMCE600
PLUS:
STRUTTURA AFONIZZATA DI SUPPORTO E DIFFUSIONE ARIA
STRUTTURA CERTIFICATA PER SUPPORTARE PESO PROPRIO DELLA UNITÀ DI RECUPERO CALORE
STRUTTURA CERTIFICATA PER INSTALLAZIONE ANTISISMICA CARATTERISTICHE:
Struttura in profilati di alluminio a scomparsa autoportante e mantello esterno di finitura in legno (su richiesta HPL) con triplice funzione:
Supporto a pavimento di VMCE600 con appoggi antisismici.
Insonorizzazione funzionamento unità di recupero calore.
Ottimizzazione diffusione aria con diffusore lineare a scomparsa di immissione aria di rinnovo con effetto Coanda. Dimensioni
Vista della struttura portante
Vista dell’ ispezionabilità del vano
