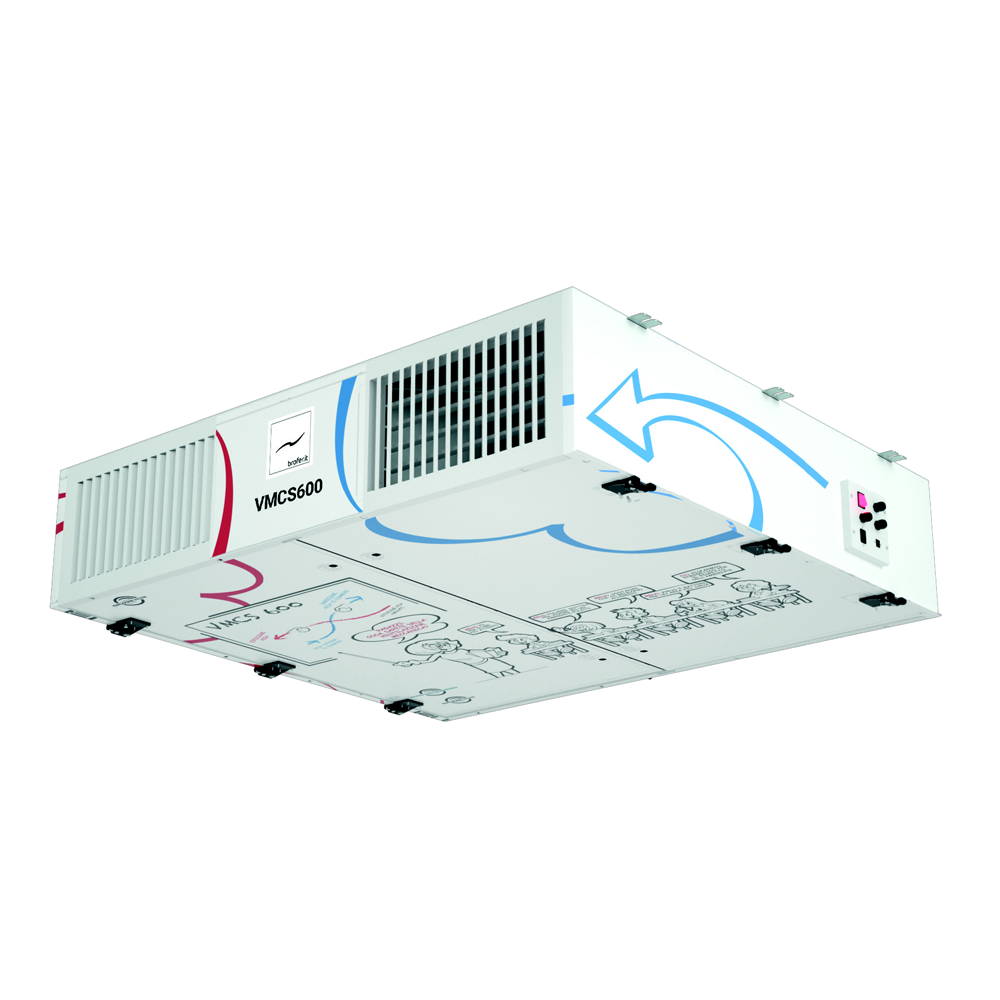

VMCS600

PLUS:

DEZENTRALISIERTE VMC-EINHEIT MIT SEHR HOHEM WIRKUNGSGRAD

WÄRMERÜCKGEWINNUNGSEINHEIT:

hocheffizienter Gegenstromwärmetauscher aus Kunststoff. Komplett mit automatischem Bypass und Kondensatsammelbehälter.

STRUKTUR:

selbsttragende aphonisierte Sandwichstruktur. Ausgestattet mit abnehmbaren Platten für ordentliche und außerordentliche Wartungsarbeiten. Komplett mit Halterungen für die Deckenmontage.

LÜFTER:

Doppelseitig saugende Radialventilatoren mit direkt gekoppeltem bürstenlosem EC-Elektromotor.

FILTER:

G4-Wirkungsgrad am Raum-Rücklauf. Wirkungsgrad F7 für die Außenluft.

ZUSÄTZLICH:

OPTION:
Kontrolle CO2 (CO2RF)
F7-Effizienzfilter (VMCS600 F7)
Modbus-Kommunikationsmodul (MODBUSRF)

e-energy-saving

filtro-elettronico

i-orizzontale-e-verticale

Technische daten


	VMCS600 - VMCS600FE
Frischluftdurchsatz	600 mc/h
Abluft-Durchsatz	600 mc/h
Wirkungsgrad Wärmerückgewinnung*	90 %
Nennleistung einzelner Lüfter (w)	156
Schalldruckpegel dB(A)	38
Frischluftfilterung	M5 ISO COARSE ≥ 70 %
Abluftfilterung	G4 ISO COARSE ≥ 65 %
Frischluftfilterung (optional)	F7 ISO e PM1 ≥ 65 %
Elektronische Filterung	Optional
Kontrolle CO2	Optional

* (UNI EN 308) Frischluft: 5°C 72% UR / Absaugluft: 25°C 28% UR

Größe

Ansicht von unten

B = 1300
H = 1450

Seitenansicht RE

1 =
Eingang Stromversorgung
Reglereingang
Einschalttaste

Frontansicht

1 = Inspektionstüren

Seitenansicht LI

C = 325

Rückansicht

E = Ø250
L = 591
M = 307

1 = Kondensatablauf - Glasrohr Ø20

Ansicht von oben

F = 1478
G = 910

Leistungsdiagramme

ZERTIFIZIERTER STANDARD-WÄRMEAUSTAUSCHER NACH EN 308

Diagramm Wirkungsgrad im Sommer
Außenluft: 32 °C / 50 % U.R.
Raumluft: 26 °C / 50 % U.R.

ZERTIFIZIERTER STANDARD-WÄRMEAUSTAUSCHER NACH EN 308

Diagramm Wirkungsgrad im Winter
Außenluft: - 5 °C / 80 % U.R.
Raumluft: 20 °C / 50 % U.R.

ENTHALPIE-WÄRMETAUSCHER (Wirkungsgrad auf Temperatur)

Außenluft: + 5 °C / 70 % U.R.
Raumluft: 25 °C / 50 % U.R.

ENTHALPIE-WÄRMETAUSCHER (Wirkungsgrad auf Feuchte)

Außenluft: + 5 °C / 70 % U.R.
Raumluft: 25 °C / 50 % U.R.
