BRUCEC

PLUS:

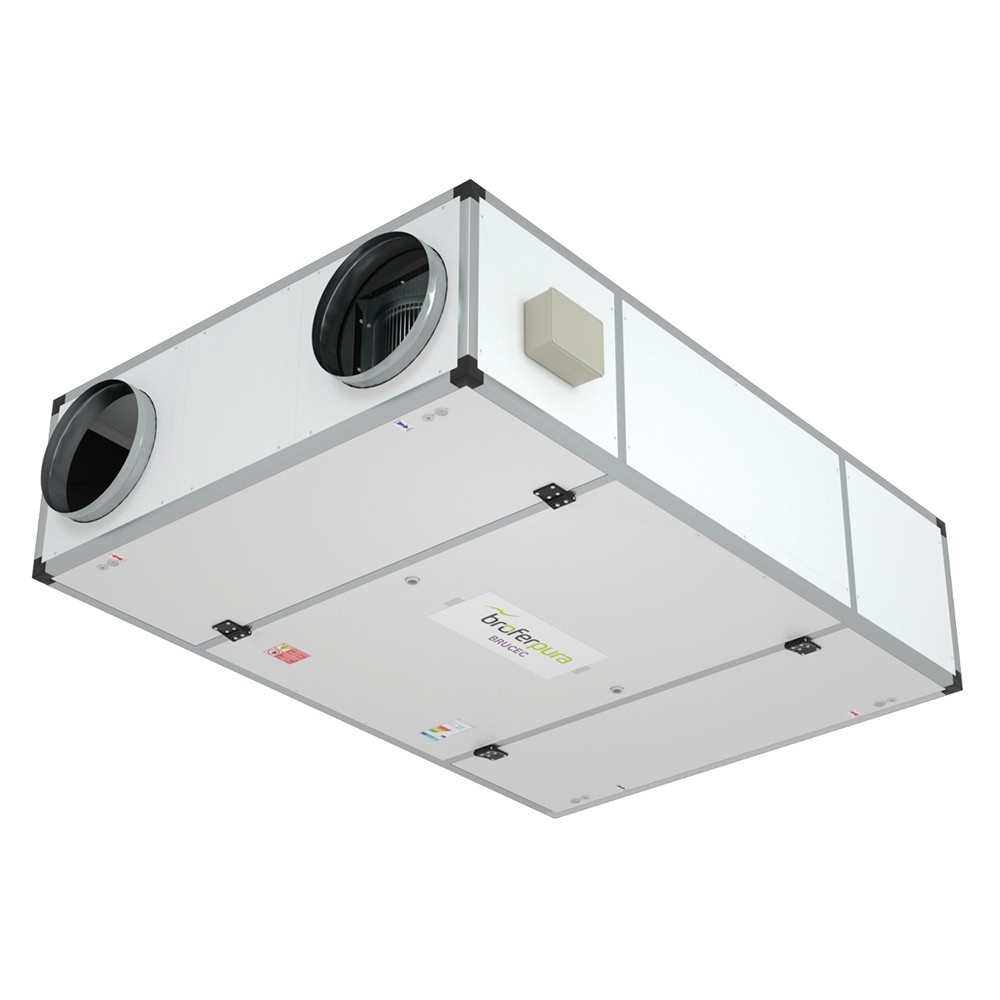

UNITÉ DE RÉCUPÉRATION DE CHALEUR COMMERCIALE À TRÈS HAUT RENDEMENT
BY-PASS AUTOMATIQUE INCLUS MOTEURS EC AVEC INVERSEUR

RÉCUPÉRATEUR DE CHALEUR :

à contre-courant entièrement en aluminium. Un réservoir de purge des condensats est fourni au niveau du réservoir.

STRUCTURE:

le cadre porteur est fait de profilés en aluminium et de panneaux sandwich afonica les unités sont équipées de panneaux amovibles pour accéder à l’intérieur et effectuer des opérations de maintenance de routine et extraordinaires.

VENTILATEURS :

plug fan avec moteur sans balais EC (modèles BRUCEC700, BRUCEC1000) centrifuge à double aspiration avec moteur électrique à rotor externe à couplage direct EC sans balais muni d’onduleur avec interface Modbus (modèles BRUCEC2000, BRUCEC3500, BRUCEC4500).

FILTRES:

les unités sont équipées de séries avec des cellules filtrantes ondulées en fibre synthétique de classe G4, châssis en acier galvanisé et de filets de protection en fil d’acier galvanisé électro-soudés.

ce
erp2018
e-energy-saving
efficiency-90
i-orizzontale-e-verticale
Données techniques

BRUCEC700

BRUCEC1000

BRUCEC2000

BRUCEC3500

BRUCEC4500

Débit d’air (m³/h)

700

1000

2000

3500

4500

Pression statique utile (pa)

110

190

390

240

350

VENTILATEUR COUPLÉ DIRECTEMENT (données pour chaque ventilateur)

Puissance nominale (W)

113

207

1050

1050

2000

I nominal (A)

0,8

1,4

4,51

4,53

9,52

Tension (V)

230

230

230

230

230

Fréquence (Hz)

50

50

50

50

50

Vitesse (nr)

1

1

1

1

1

FILTRES

Efficacité des acryliques ondulés

G4 ISO COARSE > 65 %

À des températures extérieures < -3°C, un préchauffage est nécessaire

Dimensions

BRUCEC700
INSTALLATION HORIZONTALE

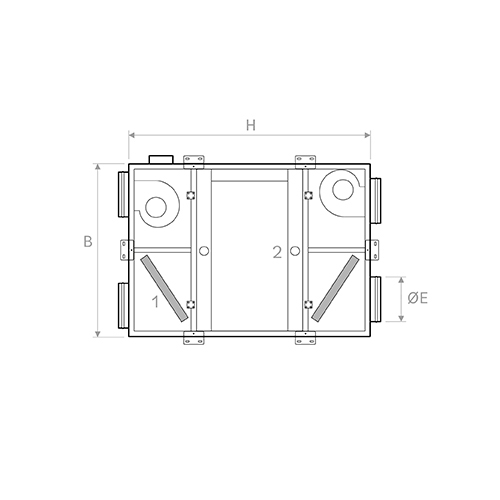

Vue inférieure

B = 1000
E = Ø250
H = 1760

1 = Filtre G4
2 = Purge des condensats


BRUCEC700
INSTALLATION HORIZONTALE

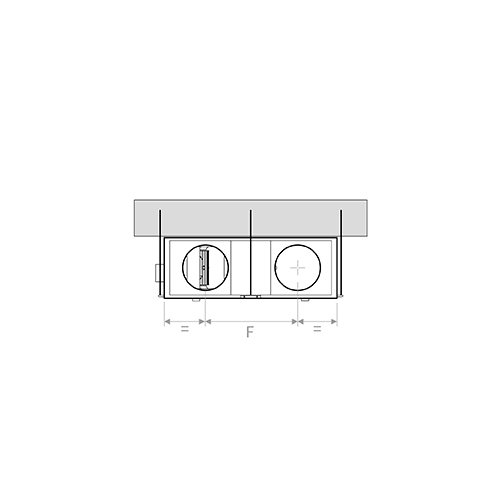

Vue frontale

F = 485


BRUCEC700
INSTALLATION HORIZONTALE

Vue latérale

C = 390

1 = Panneaux d’inspection


BRUCEC700
INSTALLATION HORIZONTALE

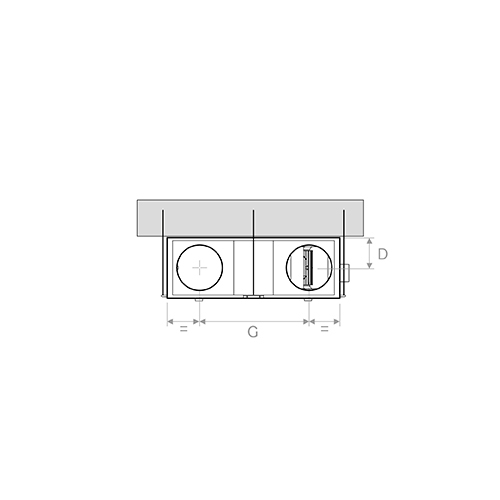

Vue postérieure

D = 195
G = 485


BRUCEC700
INSTALLATION HORIZONTALE

Vue d’en haut


BRUCEC700
INSTALLATION VERTICALE

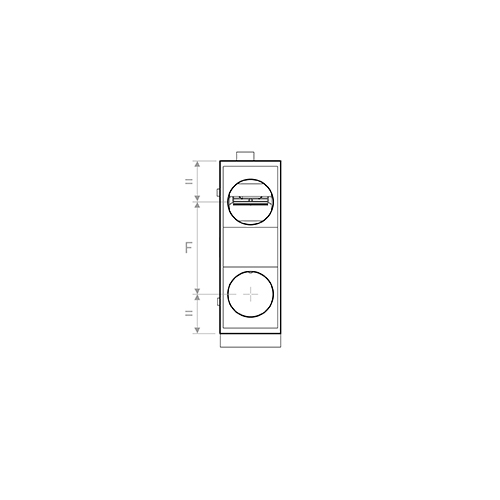

Vue du coté droit

F = 485


BRUCEC700
INSTALLATION VERTICALE

Coté inspection

B = 1000
H = 1760
L = 100

1 = Filtre G4
2 = Purge des condensats
3 = Kit de points d’appui MSPBRUCEC0700


BRUCEC700
INSTALLATION VERTICALE

Vue du coté gauche

D = 175
E = Ø250
G = 485


BRUCEC700
INSTALLATION VERTICALE

Vue supérieure

C = 390

1 = Panneaux d’inspection


BRUCEC1000
INSTALLATION HORIZONTALE

Vue inférieure

B = 1000
E = Ø250
H = 1800

1 = Filtre G4
2 = Purge des condensats


BRUCEC1000
INSTALLATION HORIZONTALE

Vue frontale

F = 485
N = 207


BRUCEC1000
INSTALLATION HORIZONTALE

Vue lat.rale

C = 430

1 = Panneaux d’inspection


BRUCEC1000
INSTALLATION HORIZONTALE

Vue postérieure

D = 175
G = 485
M = 308


BRUCEC1000
INSTALLATION HORIZONTALE

Vue d’en haut


BRUCEC1000
INSTALLATION VERTICALE

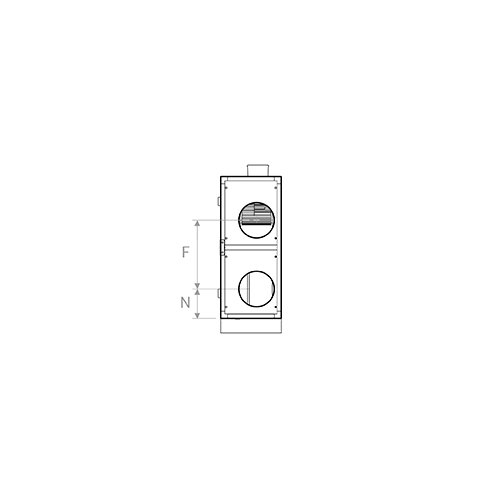

Vue du coté droit

F = 485
N = 207


BRUCEC1000
INSTALLATION VERTICALE

Coté inspection

B = 1000
H = 1800
L = 100

1 = Filtre G4
2 = Purge des condensats
3 = Kit de points d’appui MSPBRUCEC1000


BRUCEC1000
INSTALLATION VERTICALE

Vue du coté gauche

D = 175
E = Ø250
G = 485
M = 308


BRUCEC1000
INSTALLATION VERTICALE

Vue supérieure

C = 430

1 = Panneaux d’inspection


BRUCEC2000
INSTALLATION HORIZONTALE

Vue inférieure

B = 1100
E = Ø355
H = 2000

1 = Filtre G4
2 = Purge des condensats


BRUCEC2000
INSTALLATION HORIZONTALE

Vue frontale

F = 498


BRUCEC2000
INSTALLATION HORIZONTALE

Vue la

C = 510

1 = Panneaux d’inspection


BRUCEC2000
INSTALLATION HORIZONTALE

Vue postérieure

D = 255
G = 622


BRUCEC2000
INSTALLATION HORIZONTALE

Vue d’en haut


BRUCEC2000
INSTALLATION VERTICALE

Vue du coté droit

F = 498


BRUCEC2000
INSTALLATION VERTICALE

Coté inspection

B = 1100
H = 2000
L = 100

1 = Filtre G4
2 = Purge des condensats
3 = Kit de points d’appui MSPBRUCEC2000


BRUCEC2000
INSTALLATION VERTICALE

Vue du coté gauche

D = 255
E = Ø355
G = 622


BRUCEC2000
INSTALLATION VERTICALE

Vue supérieure

C = 510

1 = Panneaux d’inspection


BRUCEC3500
INSTALLATION HORIZONTALE

Vue inférieure

B = 1400
E = Ø355
H = 2250

1 = Filtre G4
2 = Purge des condensats


BRUCEC3500
INSTALLATION HORIZONTALE

Vue frontale

F = 860


BRUCEC3500
INSTALLATION HORIZONTALE

Vue latérale

C = 650

1 = Panneaux d’inspection


BRUCEC3500
INSTALLATION HORIZONTALE

Vue frontale

D = 365
G = 860


BRUCEC3500
INSTALLATION HORIZONTALE

Vue d’en haut


BRUCEC3500
INSTALLATION VERTICALE

Vue du coté droit

F = 860


BRUCEC3500
INSTALLATION VERTICALE

Coé inspection

B = 1400
H = 2250
L = 100

1 = Filtre G4
2 = Purge des condensats
3 = Kit de points d’appui MSPBRUCEC3545


BRUCEC3500
INSTALLATION VERTICALE

Vue du coté gauche

D = 365
E = Ø355
G = 860


BRUCEC3500
INSTALLATION VERTICALE

Vue supérieure

C = 650

1 = Panneaux d’inspection


BRUCEC4500
INSTALLATION HORIZONTALE

Vue inférieure

B = 1650
E = Ø400
H = 2500

1 = Filtre G4
2 = Purge des condensats


BRUCEC4500
INSTALLATION HORIZONTALE

Vue frontale

F = 985


BRUCEC4500
INSTALLATION HORIZONTALE

Vue latérale

C = 650

1 = Panneaux d’inspection


BRUCEC4500
INSTALLATION HORIZONTALE

Vue postérieure

D = 365
G = 985


BRUCEC4500
INSTALLATION HORIZONTALE

Vue d’en haut


BRUCEC4500
INSTALLATION VERTICALE

Vue du coté droit

F = 985


BRUCEC4500
INSTALLATION VERTICALE

Coté inspection

B = 1650
H = 2500
L = 100

1 = Filtre G4
2 = Purge des condensats
3 = Kit de points d’appui MSPBRUCEC3545


BRUCEC4500
INSTALLATION VERTICALE

Vue du coté gauche

D = 365
E = Ø400
G = 985


BRUCEC4500
INSTALLATION VERTICALE

Vue supérieure

C = 650

1 = Panneaux d’inspection

Diagrammes de performances

BRUCEC700

INSTALLATION HORIZONTALE

Pression statique utile

BRUCEC700

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité estivale
Air extérieur : 32 °C / 50 % H.R.
Air ambiant : 26 °C / 50 % H.R.

BRUCEC700

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité hivernale
Air extérieur : - 5 °C / 80 % H.R.
Air ambiant : 20 °C / 50 % H.R.

BRUCEC1000

INSTALLATION HORIZONTALE

Pression statique utile

BRUCEC1000

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité estivale
Air extérieur : 32 °C / 50 % H.R.
Air ambiant : 26 °C / 50 % H.R.

BRUCEC1000

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité estivale
Air extérieur : 32 °C / 50 % H.R.
Air ambiant : 26 °C / 50 % H.R.

BRUCEC2000

INSTALLATION HORIZONTALE

Pression statique utile

BRUCEC2000

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité estivale
Air extérieur : 32 °C / 50 % H.R.
Air ambiant : 26 °C / 50 % H.R.

BRUCEC2000

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité hivernale
Air extérieur : - 5 °C / 80 % H.R.
Air ambiant : 20 °C / 50 % H.R.

BRUCEC3500

INSTALLATION HORIZONTALE

Pression statique utile

BRUCEC3500

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité estivale
Air extérieur : 32 °C / 50 % H.R.
Air ambiant : 26 °C / 50 % H.R.

BRUCEC3500

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité hivernale
Air extérieur : - 5 °C / 80 % H.R.
Air ambiant : 20 °C / 50 % H.R.

BRUCEC4500

INSTALLATION HORIZONTALE

Pression statique utile

BRUCEC4500

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité estivale
Air extérieur : 32 °C / 50 % H.R.
Air ambiant : 26 °C / 50 % H.R.

BRUCEC4500

INSTALLATION VERTICALE

ÉCHANGEUR CERTIFIÉ EN 308

Diagramme d’efficacité hivernale
Air extérieur : - 5 °C / 80 % H.R.
Air ambiant : 20 °C / 50 % H.R.
