BRUC2500

PLUS:

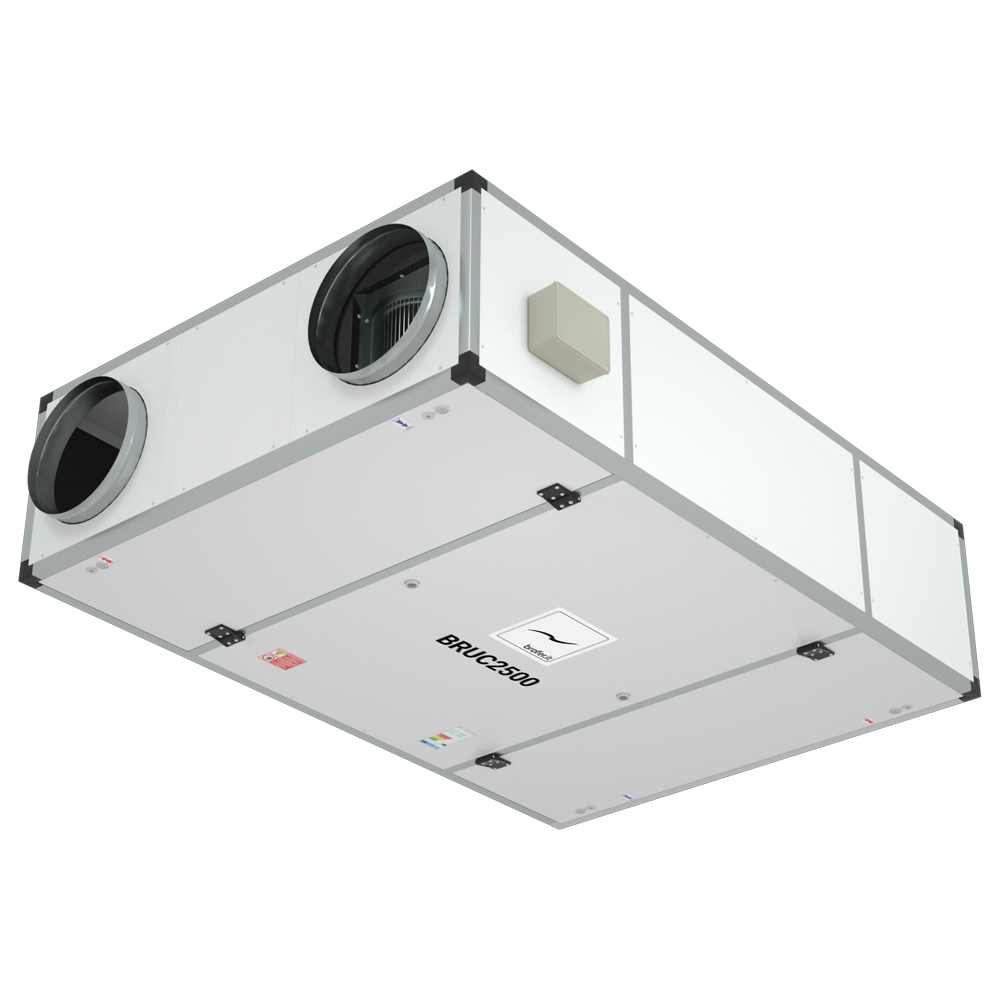

COMMERCIAL HEAT RECOVERY UNIT WITH VERY HIGH EFICIENCY AUTOMATIC BY-PASS INCLUDED
HEAT RECOVERY:
the recuperator is the counterflow type all-aluminium. On the same is installed a condensate drain basin.
STRUCTURE:
the frame is made of aluminium and galvanized steel sandwich sound proof panels. The units are equipped with removable panels for access to the interior and make routine and extraordinary maintenance.
FANS:
FANS: centrifugal double suction with an electric motor directly couple. The motors are 3 speed while the wheels are both statically and dynamically balanced to minimize vibration and noise.
FILTERS:
the units are equipped with standard filter cells wavy synthetic fiber efficiency G4, galvanized steel frame and safety nets in electro galvanized steel wire.
ce
erp2018
a-ventilatore-asincrono
efficiency-90
i-orizzontale-e-verticale
Technical data

BRUC 1000

BRUC 1500

BRUC 2000

BRUC 2500

BRUC 3500

Nominal air flow (mc/h)

1000

1500

2000

2500

3500

Useful static pressure (pa)

170

200

180

240

150

FANS (data for eac fan)

Installed power (W)

373

373

373

550

750

Poles (nr)

4

4

4

4

4

Round (1/min)

1130

1130

1130

1400

1400

Current (A)

2,75

2,75

2,75

4,0

7,8

Rated voltage (V)

230

230

230

230

230

Frequency (HZ)

50

50

50

50

50

Speeds (nr)

3

3

3

3

3

FILTERS

Corrugated acrylic efficiency

G4 ISO COARSE > 65 %

With fresh air temperature < -3°C it is necessary pre-heating.

Dimension

BRUC1000
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1000
E = Ø250
H = 1800

1 = Filtro G4
2 = Scarico condensa

BRUC1000
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 485

BRUC1000
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 430

1 = Pannelli d’ispezione

BRUC1000
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 175
G = 485

BRUC1000
INSTALLAZIONE ORIZZONTALE

Vista dall’alto

BRUC1000
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 485

BRUC1000
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1000
H = 1800
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC1000


BRUC1000
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 175
E = Ø250
G = 485

BRUC1000
INSTALLAZIONE VERTICALE

Vista superiore

C = 430

1 = Pannelli d’ispezione

BRUC1500
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1100
E = Ø355
H = 2000

1 = Filtro G4
2 = Scarico condensa

BRUC1500
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 498

BRUC1500
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 510

1 = Pannelli d’ispezione


BRUC1500
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 255
G = 622

BRUC1500
INSTALLAZIONE ORIZZONTALE

Vista dall’alto

BRUC1500
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 498

BRUC1500
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1100
H = 2000
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC1520


BRUC1500
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 255
E = Ø355
G = 622


BRUC1500
INSTALLAZIONE VERTICALE

Vista superiore

C = 510

1 = Pannelli d’ispezione


BRUC2000
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1400
E = Ø355
H = 2000

1 = Filtro G4
2 = Scarico condensa

BRUC2000
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 798


BRUC2000
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 510

1 = Pannelli d’ispezione


BRUC2000
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 255
G = 922


BRUC2000
INSTALLAZIONE ORIZZONTALE

Vista dall’alto


BRUC2000
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 798


BRUC2000
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1400
H = 2000
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC1520


BRUC2000
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 255
E = Ø355
G = 922


BRUC2000
INSTALLAZIONE VERTICALE

Vista superiore

C = 510

1 = Pannelli d’ispezione


BRUC2500
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1400
E = Ø355
H = 2250

1 = Filtro G4
2 = Scarico condensa


BRUC2500
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 860


BRUC2500
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 650

1 = Pannelli d’ispezione


BRUC2500
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 365
G = 860


BRUC2500
INSTALLAZIONE ORIZZONTALE

Vista dall’alto


BRUC2500
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 860


BRUC2500
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1400
H = 2250
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC2535


BRUC2500
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 365
E = Ø355
G = 860


BRUC2500
INSTALLAZIONE VERTICALE

Vista superiore

C = 650

1 = Pannelli d’ispezione


BRUC3500
INSTALLAZIONE ORIZZONTALE

Vista dal basso

B = 1650
E = Ø400
H = 2500

1 = Filtro G4
2 = Scarico condensa


BRUC3500
INSTALLAZIONE ORIZZONTALE

Vista frontale

F = 985


BRUC3500
INSTALLAZIONE ORIZZONTALE

Vista laterale

C = 650

1 = Pannelli d’ispezione


BRUC3500
INSTALLAZIONE ORIZZONTALE

Vista posteriore

D = 365
G = 985


BRUC3500
INSTALLAZIONE ORIZZONTALE

Vista dall’alto


BRUC3500
INSTALLAZIONE VERTICALE

Vista laterale destra

F = 985


BRUC3500
INSTALLAZIONE VERTICALE

Lato ispezione

B = 1650
H = 2500
L = 100

1 = Filtro G4
2 = Scarico condensa
3 = Kit punti di appoggio MSPBRUC2535


BRUC3500
INSTALLAZIONE VERTICALE

Vista laterale sinistra

D = 365
E = Ø400
G = 985


BRUC3500
INSTALLAZIONE VERTICALE

Vista superiore

C = 650

1 = Pannelli d’ispezione

Performance diagrams

BRUC1000

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUC1000

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308

Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R.

BRUC1000

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308

Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.

BRUC1500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R

BRUC1500

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUC1500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.

BRUC2000

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUC2000

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R.

BRUC2000

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.

BRUC2500

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUC2500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R.

BRUC2500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza invernale
Aria esterna: - 5 °C / 80 % U.R.
Aria ambiente: 20 °C / 50 % U.R.

BRUC3500

INSTALLAZIONE ORIZZONTALE

Pressione statica utile

BRUC3500

INSTALLAZIONE VERTICALE

SCAMBIATORE CERTIFICATO EN 308
Diagramma efficienza estiva
Aria esterna: 32 °C / 50 % U.R.
Aria ambiente: 26 °C / 50 % U.R.

BRUC3500

VERTICAL INSTALLATION

HEAT EXCHANGER EN 308 CERTIFIED
Summer efficiency chart
Fresh air: 32 °C / 50 % R.H.
Return air: 26 °C / 50 % R.H.
