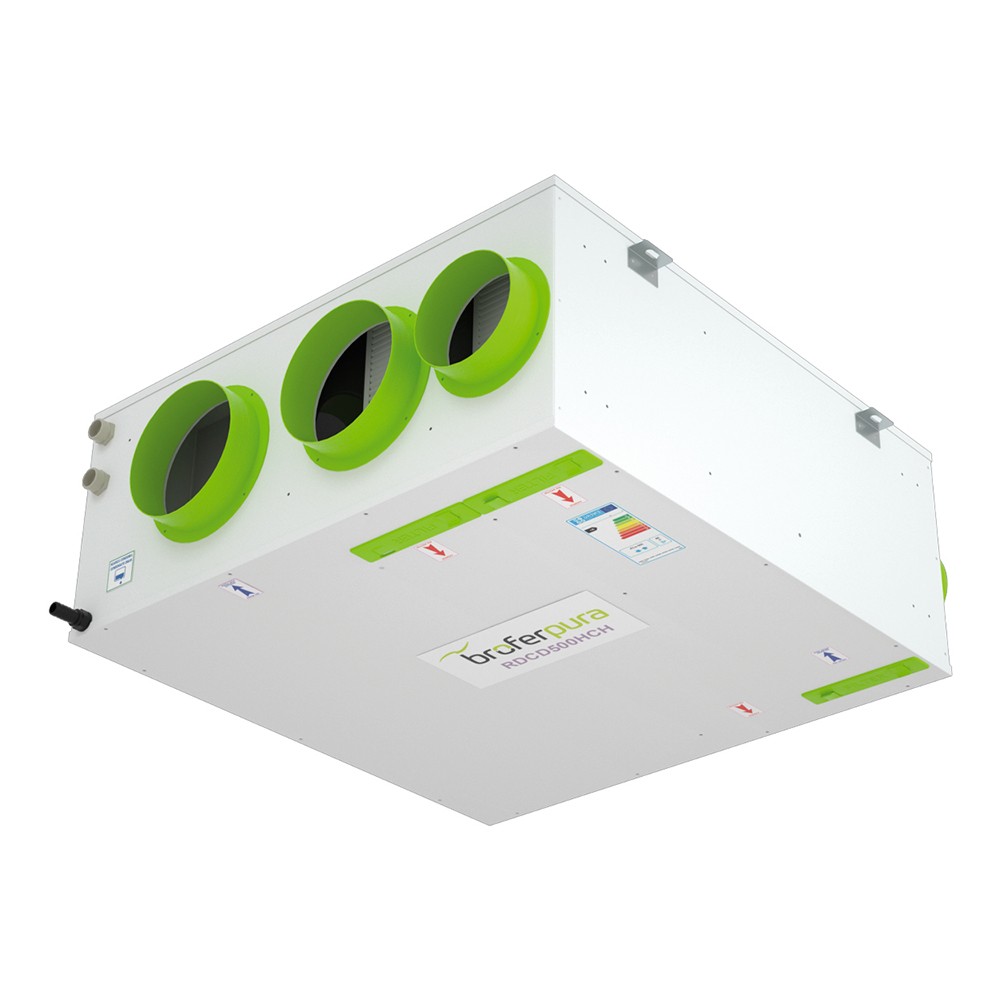

RDCD500HCH

PLUS:

UNIDAD DE VENTILACIÓN MECÁNICA CONTROLADA CENTRALIZADA DE EFICIENCIA MUY ALTA CON SISTEMA DE DESHUMIDIFICACIÓN INTEGRADO
FUNCIÓN DE VENTILACIÓN CON RECUPERACIÓN ENTÁLPICA
FUNCIÓN DE DESHUMIDIFICACIÓN Y/O INTEGRACIÓN
FUNCIÓN DE ENFRIAMIENTO GRATUITO
FUNCIÓN DE CONTROL CLIMÁTICO: control de la temperatura de entrada en la fase de deshumidificación y mejora simultánea del rendimiento de la refrigeración y del nivel acústico asociado.

RECUPERADOR DEL CALOR:

Conectorriente entálpico totalmente realizado en material plástico.

ESTRUCTURA:

autoportante de acero prepintado con aislamiento termoacústico.

VENTILADORES:

plug fan con motor EC sin escobillas.

FILTROS:

las unidades vienen equipadas de serie con celdas filtrantes de eficiencia G4.

ADICIONALES:

"Batería de preenfriamiento / calentamiento: (agua - aire) con tubo aletado de cobre y aletas de aluminio con válvula de 3 vías. Batería de evaporación: (gas - aire) con tubo aletado de cobre y aletas de aluminio. Batería de condensación: (gas - aire) con tubo aletado de cobre y aletas de aluminio. Intercambiador condensador de placas: (agua - gas) soldado con una válvula desviadora y 3 vías moduladoras específicas para el control del máximo rendimiento de la refrigeración y del control de la temperatura del aire de entrada. Compresor: hermético alternativo (R134A). Compuerta de enfriamiento gratuito: (equipada con servomotor). Compuerta de recirculación: (equipada con servomotor).

Controles: HC CTR COLOR: control para la configuración de la unidad. Funciones operativas desde sistema externo. HC CTR PLUS: control para la configuración de la unidad con sonda de humedad incluida. En el caso de solo control con HC CTR PLUS, es estrictamente necesaria la evaluación positiva del asesor técnico. Unidad que funciona solo con suministro de agua refrigerada. Se recomienda en gran medida un circuito hidrónico específico de agua refrigerada."

ce
erp2018
e-energy-saving
patent-pending
efficiency-90
ionizzatore
filtro-elettronico
deumidificazione
i-orizzontale
Datos técnicos




Caudal externo máximo (renovación)

250 m³/h

Caudal máximo (recirculación ambiente)

500 m³/h

Rango de ajuste del caudal

desde 135 hasta 500 m³/h

Capacidad de condensación nominal

66,9 l / 24h con 250 m³ / h, 26 °C y 60 % de HR ambiente y 250 m³ / h, 30 °C y 60 % de HR externa,

en las condiciones nominales de caudal de agua (1330 l / h) y a una temperatura de 15 °C

Potencia de refrigeración total

4,46 kW con 250 m³ / h, 26 °C y 60 % de HR ambiente y 250 m³ / h, 30 °C y 60 % de HR externa,

en las condiciones nominales de caudal de agua (1330 l / h) y a una temperatura de 15 °C

Presión disponible en la deshumidificación y/o integración + ventilación con el caudal máximo (250 m³ / h de aire exterior + 250 m³ / h de aire de recirculación ambiente = 500 m³ / h de aire de entrada) (con filtros G4)

260 Pa

Presión disponible solo en la ventilación con el caudal máximo (250 m³ / h de aire exterior) (con filtros G4)

520 Pa

Presión disponible en la expulsión con la capacidad máxima (250 m³ / h de aire exterior) (con filtros G4)

550 Pa

caudal nominal de agua

1330 l/h

Funcionamiento en verano

agua a una temperatura nominal de 15 °C

Pérdida de carga de la unidad (al caudal nominal)

25kPa

Nivel de presión sonora (a 1 m)

46 dB (A) (solo en la ventilación, con un caudal máximo de 175 m³ / h y con una presión útil de 50 Pa)

Filtros extraíbles de tipo G4 ISO COARSE > 65 %

3

Descarga del agua de condensación con sifón (con una altura útil de al menos 40 mm)

1

Circuito completo de refrigeración con válvula termostática de expansión y filtro de deshidratación



Cuadro eléctrico equipado con control electrónico por microprocesador, interconectable con el protocolo ModBus RS485, y bloque de terminales de control



Sonda CO2 ambiente opcional (lógicas PI de regulación continua del caudal en la renovación de aire)







ALIMENTACIÓN

Tensión

230 V - 50 Hz

Potencia máxima consumida

1,26 kW

Corriente máxima consumida

8,5 A





CONSUMOS ELÉCTRICOS EN LA VENTILACIÓN: entrada: 250 m³ / h - extracción: 250 m³ / h

Consumo de energía con 50 Pa útiles

118,4 W (51,2+51,2+16)

Consumo de corriente con 50 Pa útiles

0,9 A (0,41+0,41+0,08)

Consumo de energía con 100 Pa útiles

136 W (60+60+16)

Consumo de corriente con 100 Pa útiles

1,06 A (0,49+0,49+0,08)

Consumo de energía con 150 Pa útiles

154,2 W (69,1+69,1+16)

Consumo de corriente con 150 Pa útiles

1,24 A (0,58+0,58+0,08)

Consumo de energía con 200 Pa útiles

174,2 W (79,1+79,1+16)

Consumo de corriente con 200 Pa útiles

1,42 A (0,67+0,67+0,08)





CONSUMOS ELÉCTRICOS EN LA DESHUMIDIFICACIÓN Y/O INTEGRACIÓN + VENTILACIÓN CON COMPRESOR ENCENDIDO:

entrada: 500 m³ / h - extracción: 250 m³ / h - recirculación: 250 m³ / h - caudal y temperatura del agua en condiciones nominales (1330 l / h a 15 °C)

Consumo de energía con 50 Pa útiles

653,2 W (51,2+103+16+483)

Consumo de corriente con 50 Pa útiles

4,46 A (0,41+0,87+0,08+3,1)

Consumo de energía con 100 Pa útiles

676 W (60+117+16+483)

Consumo de corriente con 100 Pa útiles

4,66 A (0,49+0,99+0,08+3,1)

Consumo de energía con 150 Pa útiles

700,1 W (69,1+132+16+483)

Consumo de corriente con 150 Pa útiles

4,87 A (0,58+1,11+0,08+3,1)

Consumo de energía con 200 Pa útiles

725,1 W (79,1+147+16+483)

Consumo de corriente con 200 Pa útiles

5,08 A (0,67+1,23+0,08+3,1)





CONSUMOS ELÉCTRICOS EN LA INTEGRACIÓN + VENTILACIÓN INVERNAL CON EL COMPRESOR APAGADO: entrada: 500 m³ / h - extracción: 250 m³ / h - recirculación: 250 m³ / h

Consumo de energía con 50 Pa útiles

170,2 W (51,2+103+16)

Consumo de corriente con 50 Pa útiles

1,36 A (0,41+0,87+0,08)

Consumo de energía con 100 Pa útiles

193 W (60+117+16)

Consumo de corriente con 100 Pa útiles

1,56 A (0,49+0,99+0,08)

Consumo de energía con 150 Pa útiles

217,1 W (69,1+132+16)

Consumo de corriente con 150 Pa útiles

1,77 A (0,58+1,11+0,08)

Consumo de energía con 200 Pa útiles

242,1 W (79,1+147+16)

Consumo de corriente con 200 Pa útiles

1,98 A (0,67+1,23+0,08)





RENDIMIENTO DE LA REFRIGERACIÓN Y DESHUMIDIFICACIÓN: entrada: 500 m³ / h - extracción: 250 m³ / h - recirculación: 250 m³ / h

caudal y temperatura del agua en condiciones nominales (1330 l / h a 15 °C) - Exterior: 30 °C y 60 % de HR - Ambiente: 26 °C y 60 % de HR

Potencia de refrigeración

4,46 kW (Baterías + recuperador)

Capacidad de condensación

66,9 l/24h (Baterías + recuperador)

Máxima potencia sensible transferida al medio ambiente

1,1kW





RENDIMIENTO DE LA REFRIGERACIÓN Y DESHUMIDIFICACIÓN: entrada: 500 m³ / h - recirculación: 500 m³ / h - Recirculación total

caudal y temperatura del agua en condiciones nominales (1330 l / h a 15 °C) - Ambiente: 26 °C y 60 % de HR

Potencia de refrigeración

3,64 kW (Baterías)

Capacidad de condensación

47,7 l/24h (Baterías)

Máxima potencia sensible transferida al medio ambiente

1,4 kW





RENDIMIENTO DE LA REFRIGERACIÓN CON SOLO BATERÍA DE AGUA: entrada: 500 m³ / h - extracción: 250 m³ / h - recirculación: 250 m³ / h

caudal y temperatura del agua en condiciones nominales (1330 l / h a 15 °C) - Exterior: 30 °C y 60 % de HR - Ambiente: 26 °C y 60 % de HR

Máxima potencia sensible (batería + recuperador)

1,36 kW





RENDIMIENTO DE REFRIGERACIÓN CON SOLO BATERÍA DE AGUA: entrada: 500 m³/h - recirculación: 500 m³/h - Total recirculación

caudal y temperatura del agua en condiciones nominales (1330 l / h a 15 °C) - Ambiente: 26°C y 60 % de HR

Máxima potencia sensible (batería)

1,45 kW





RENDIMIENTO DEL CALENTAMIENTO: entrada: 500 m³ / h - extracción: 250 m³ / h - recirculación: 250 m³ / h

caudal y temperatura del agua en condiciones nominales (1330 l / h a 35 °C) - Exterior: -5 °C y 80 % de HR - Ambiente: 20 °C y 50 % de HR

Potencia térmica

44,18 kW (batería + recuperador)





RENDIMIENTO DEL CALENTAMIENTO: entrada: 500 m³ / h - recirculación: 500 m³ / h - Recirculación total

caudal y temperatura del agua en condiciones nominales (1330 l / h a 35 °C) - Ambiente: 20 °C y 50 % de HR

Potencia térmica

2,11 kW (Batería)





MEDIDAS

Dimensiones de la unidad

850 mm x 850 mm x 360 mm (conexiones de aire excluidas)

Conexiones de entrada de aire exterior y expulsión

DN 160

Conexión de la recirculación ambiente

DN 200

Conexión del retorno ambiente (por expulsión)

DN 200

Conexión de la entrada en la estancia

DN 200



El producto cumple con las siguientes directivas y normas:

Directiva 2006/42/CE, de 17 de mayo de 2006, relativa a las máquinas

Directiva 2014/30/UE, de 26 de febrero de 2014, de baja tensión

Directiva 2014/35/UE, de 26 de febrero de 2014, en materia de compatibilidad electromagnética

Directiva 2011/65/UE, de 8 de junio de 2011, sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos

Directiva 2009/125/CE, de 21 de octubre de 2009, sobre el ecodiseño

Directiva 2014/68/UE, de 15 de mayo de 2014, sobre equipos a presión

Idoneidad del entorno de la instalación: entorno interior, uso civil e industrial.





CAUDALES DE AIRE en la modalidad de renovación

Caudal nominal de aire de entrada

250

m3/h

Presión útil de entrada*

520

Pa

Caudal nominal de aire en la expulsión

250

m3/h

Presión útil en la expulsión*

550

Pa





CAUDALES DE AIRE en la modalidad de tratamiento del aire + renovación

Caudal nominal del aire de entrada

500

m3/h

Caudal nominal del aire en recirculación

250

m3/h

Presión útil de entrada*

260

Pa

Caudal nominal del aire en la expulsión

250

m3/h

Presión útil en la expulsión*

550

Pa





CAUDALES DE AIRE en la modalidad de solo tratamiento del aire

PCaudal nominal del aire en recirculación

500

m3/h

Presión útil de entrada*

270

Pa





REFRIGERACIÓN Y DESHUMIDIFICACIÓN (1)

Potencia de refrigeración **

4,46

kW

Temperatura del agua

15

°C

Caudal de agua

1330

l/h

Pérdida de carga (incluida la válvula)

25

kPa

Capacidad de condensación

66,9

l/24h





CALEFACCIÓN (2)

Potencia total **

4,18

kW

Caudal de agua

1330

l/h

Pérdida de carga (incluida la válvula)

25

kPa





CONSUMOS ELÉCTRICOS (250 m3 / h y 200 Pa)

Tensión de alimentación (monofásica Hz)

230

V

Consumo de potencia

0,174

kW

Corriente

1,42

A





CONSUMOS ELÉCTRICOS DE LA UNIDAD (500 m3 / h y 200 Pa) (compresor encendido)

Tensión de alimentación (monofásica Hz)

230

V

Consumo de potencia

0,725

kW

Corriente

5,08

A



(1) Agua de la instalación: T = 15°C

AMBIENTE: T = 26 °C y HR = 60 %

EXTERIOR: T = 30°C y UR = 60%

Caudales de aire 250 m3 / h de recirculación + 250 m3 / h de aire exterior

(2) Agua de la instalación: T = 35°C

AMBIENTE: T = 20°C y UR = 50%

EXTERIOR: T = -5°C y UR = 80%

Caudales de aire 250 m3 / h de recirculación + 250 m3 / h de aire exterior

* Con filtros G4

** Baterías + recuperador

Dimensiones

Vista desde abajo

E = Ø155
H = 853
P = Ø195


Vista interior

Vista lateral

C = 364


Vista de plano

F = 508
G = 882


Vista in pianta

F = 508
G = 882
Diagramas de rendimiento
RENDIMIENTO DEL RECUPERADOR EN INVIERNO
RENDIMIENTO DEL RECUPERADOR EN VERANO
CONSUMOS ELÉCTRICOS
PRESIÓN ÚTIL EN VENTILACIÓN
PRESIÓN ÚTIL EN LA INTEGRACIÓN / DESHUMIDIFICACIÓN
