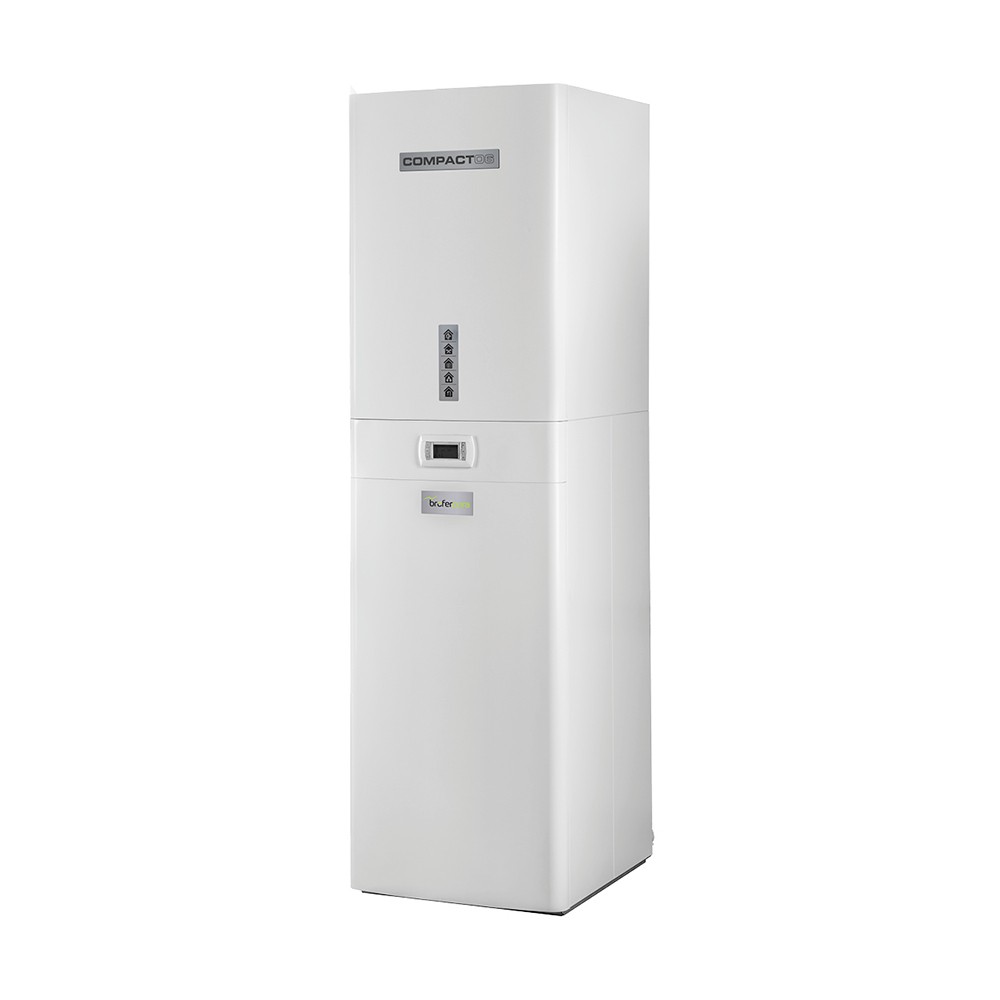

COMPACT06 (NORMAL MODE) |
||||
Capacitate încălzire |
Total transmisă |
Debit de aer nominal în condițiile: aer proaspăt 7°C DB (6,1°C WB), evacuare și recirculare aer 20°C DB |
kW |
5,08 |
Total transmisă + Ventilație |
Debit de aer nominal în condițiile: aer proaspăt 7°C DB (6,1°C WB), evacuare și recirculare aer 20°C DB |
kW |
5,52 |
|
Total transmisă |
PDebit de aer nominal în condițiile: aer proaspăt – 5 °C DB (- 5,8 °C WB), evacuare și recirculare aer 20°C DB |
kW |
4,5 |
|
Total transmisă + Ventilație |
Debit de aer nominal în condițiile: aer proaspăt – 5 °C DB (- 5,8 °C WB), evacuare și recirculare aer 20°C DB |
kW |
5,3 |
|
Capacitate răcire |
Total transmisă |
Debit de aer nominal în condițiile: aer proaspăt 35 °C DB (23,8 °C WB), evacuare și recirculare aer 26°C DB (20,3 °C WB |
kW |
4,81 |
Total transmisă + Ventilație |
Debit de aer nominal în condițiile: aer proaspăt 35 °C DB (23,8 °C WB), evacuare și recirculare aer 26°C DB (20,3 °C WB) |
kW |
5,15 |
|
Debit de aer nominal pentru introducere |
*Debit de aer nominal pentru calcularea consumului |
m³/h |
600 |
|
Debit nominal de aer proaspăt (până la 200 m³/h) |
Aer proaspăt |
m³/h |
100 |
|
PDebit de aer nominal pentru recirculare |
m³/h |
500 |
||
Debit maxim de aer din exterior |
m³/h |
800 (100 aer proaspăt) |
||
Debit maxim aer evacuat în exterior |
*Debit de aer nominal pentru calcularea consumului |
m³/h |
800 (100 aer evacuat) |
|
Presiune statică utilă ventilator de introducere |
La debit nominal de 600 m³/h |
Pa |
330 |
|
Presiune statică utilă ventilator de evacuare |
La debit nominal de 800 m³/h |
Pa |
260 |
|
TTip ventilatoare |
- |
Ventilator EC la debit constant |
||
Eficiență filtru aer proaspăt |
- |
F7 ISO e PM1 > 65 % |
||
Eficiență pentru alte filtre |
- |
G4 ISO COARSE > 65 % |
||
Tip compresor |
R32 |
- |
BLDC Brushless Rotary Inverter |
|
stocare ACM |
litri |
200 |
||
Temperatură stocare ACM |
°C |
de la 40 până la 60 |
||
Baterie electrică post încălzire |
kW |
0,5 |
||
Baterie electrică încălzire ACM |
kW |
2,0 |
||
Alimentare electrică |
V/f/Hz |
230/1/50 |
VALORI TERMODINABICE SCOP |
|||
Doar transmise |
Temperatură bivalentă = -5°C Temperatură proiect = -5°C |
Cu consumul ventilatoarelor (presiune statică utilă la debitul nominal * egală cu 100 Pa) |
2,6 |
Temperatură bivalentă = -5°C Temperatură proiect = -5°C |
Fară consumul ventilatoarelor |
2,9 |
|
Temperatură bivalentă = -10°C Temperatură proiect = -10°C |
Cu consumul ventilatoarelor (presiune statică utilă la debitul nominal * egală cu 100 Pa) |
2,8 |
|
Temperatură bivalentă = -10°C Temperatură proiect = -10°C |
Fară consumul ventilatoarelor |
3,2 |
|
Temperatură bivalentă = -15°C Temperatură proiect = -15°C |
Cu consumul ventilatoarelor (presiune statică utilă la debitul nominal * egală cu 100 Pa) |
3,0 |
|
Temperatură bivalentă = -15°C Temperatură proiect = -15°C |
Fară consumul ventilatoarelor |
3,4 |
|
Transmisii + ventilație + apă caldă menajeră |
Temperatură bivalentă = -5°C Temperatură proiect = -5°C |
Cu consumul ventilatoarelor (presiune statică utilă la debitul nominal * egală cu 100 Pa) |
3,2 |
Temperatură bivalentă = -5°C Temperatură proiect = -5°C |
Fară consumul ventilatoarelor |
3,7 |
|
Temperatură bivalentă = -10°C Temperatură proiect = -10°C |
Cu consumul ventilatoarelor (presiune statică utilă la debitul nominal * egală cu 100 Pa) |
3,7 |
|
Temperatură bivalentă = -10°C Temperatură proiect = -10°C |
Fară consumul ventilatoarelor |
4,2 |
|
Temperatură bivalentă = -15°C Temperatură proiect = -15°C |
Cu consumul ventilatoarelor (presiune statică utilă la debitul nominal * egală cu 100 Pa) |
3,9 |
|
Temperatură bivalentă = -15°C Temperatură proiect = -15°C |
Fară consumul ventilatoarelor |
4,4 |
|
Note |
Valorile SCOP relative la echipament / temperatură bivalentă egală cu -10 ° C, egale cu cea a unei carcase care la temperatura de -5 ° C are o disipare de căldură prin transmisie de doar 3.23 kW și căldură disipată totală de 4.42 kW (transmisii + ventilație + apă caldă menajeră) |
||
Valorile SCOP relative la echipament / temperatură bivalentă egală cu -15 ° C, egale cu cea a unei carcase care la temperatura de -5 ° C are o disipare de căldură prin transmisie de doar 2.47 kW și căldură disipată totală de 3.625 kW (transmisii + ventilație + apă caldă menajeră) |
VALORILE SEER |
|||
Doar transmise |
Temperatură proiect = -35°C |
Cu consumul ventilatoarelor (presiune statică utilă la debitul nominal * egală cu 100 Pa) |
3,6 |
Fară consumul ventilatoarelor |
4,6 |
||
Transmisie + ventilare + ACM |
Temperatură proiect = -35°C |
Cu consumul ventilatoarelor (presiune statică utilă la debitul nominal * egală cu 100 Pa) |
4,1 |
Fară consumul ventilatoarelor |
5,2 |
Limite de operare unitate -15 / +40 °C
